OpenGL Planets - Ein Ausflug ins eigene Sonnensystem

OGL_Planets-Tutorial von Daniel Schwamm (31.03.2008)

Inhalt

1. Einleitung

1.1. Im Bann der Sterne - alte Liebe rostet nicht

Delphi-Tutorials - OpenGL Planets - A view from the border of the flat earth
Blick über den Rand der Erdscheibe: Der berühmte Holzstich von Camille Flammarion, der erst 1888 erzeugt wurde, aber im Stil des 16. Jahrhunderts angelegt wurde.

Wenn mich je ein Gebiet konstant in Bann geschlagen hat, dann die Astronomie. Seit frühester Jugend begeistern mich Weltall, Galaxien, Sterne, Planeten, Monde, Kometen und Asteroiden. Nicht, dass sich dadurch viel Wissen angesammelt hätte. Muss es auch nicht; bin ja Programmierer, kein Astronom.

Trotzdem stört es mich, wenn bei den weit aus meisten Abbildungen der Planeten die relativen Grössen und Abständen zueinander ignoriert werden. Praktisch immer sind die Planeten viel zu dicht aneinandergedrängt und im Vergleich zur Sonne zu gross dargestellt.

Seit meinen Uni-Tagen - inzwischen über 10 Jahre her - schleppe ich daher den Plan mit mir herum, das Sonnensystem mit mehr Realismus auf Papier zu bringen. Nur um zu sehen, wie die Verhältnisse wirklich sind. Doch konnte ich mich nie dazu aufraffen, dem Gedanken Taten folgen zu lassen.

1.2. Papier-Tiger - Sonnensystem massstabsgetreu zeichnen?

Um meinen 40sten in Ruhe zu verbringen, nahm ich mir im Januar 2008 Urlaub. Ruhe ist aber öde. So gab ich schnell dem Impuls nach, als ich eine Dokumentation über die Sonne sah: Mit Brockhaus und Lineal bewaffnet begann ich das Sonnensystem schwarz auf weiss auf Papier zu bannen.

1.2.1. Erde und Mond

Mit Erde und Mond fing es an. Da die Erde einen Radius von 6.400 km hat, bekam meine gemalte etwas über einem Zentimeter ab. Überrascht stellte ich fest, dass der Mond bereits aufs nächste Blatt auszulagern war. Die 385.000 km Abstand zwischen Erde und Mond ergaben in meiner Skala nämlich fast 40 cm. Der Mond ist echt nicht gerade um die Ecke.

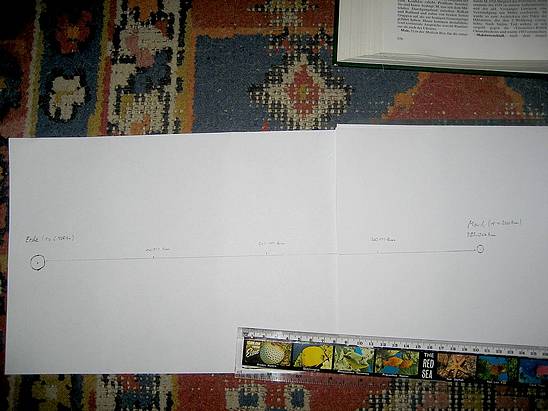

Delphi-Tutorials - OpenGL Planets - Distance between Earth and Moon drawn on paper
Wiedergabe des Abstandes zwischen Erde und Mond: Obwohl die Erde recht klein im linken Eck eingezeichnet ist, genügt ein einzelnes DIN A4-Blatt nicht, um darauf auch noch den Mond platzieren zu können. Es musste ein weiteres Blatt angelegt werden

1.2.2. Erde, Mond und Sonne

Dann guckte ich mir die Daten der Sonne an. Mir war schon klar, dass die Sonne grösser als die Erde ist. Aber dass sie gleich so ein fetter Brocken ist ...

Ihr Radius von 700.000 km zwang mich, noch ein Blatt anzulegen, wenn Erde und Sonne den gleichen Mittelpunkt bekommen sollten. Und die Krümmung der Sonnenkugel konnte nur angedeutet werden; mit einem handelsüblichen Zirkel satte 70 cm aufspannen ist nicht drin.

Delphi-Tutorials - OpenGL Planets - Size of the Sun compared to distances between Earth and Moon drawn on paper
Grösse der Sonne im Vergleich mit dem Abstand Erde zum Mond: Die Sonne ist so gross, dass in ihrem Inneren leicht das Erde-Mond-Modell Platz finden könnte. Hier sehen wir nur eine Hälfte der Sonne, benötigen aber bereits drei Din A4-Blätter. Ihre Oberfläche kann am rechten Rand nur ausschnittsweise angedeutet werden.

Okay, die Grössenverhältnisse meiner drei Spieler waren zurechtgerückt. Den Abstand Erde-Mond hatte ich vor Augen. Jetzt suchte ich im Brockhaus nach der durchschnittlichen Strecke zwischen Erde und Sonne. Und merkte gleich, dass ich ein Problem hatte. Ein Riesen-Problem, gewissermassen. Denn die schwindelige Strecke von 150.000.000 km ergab nach Adam Riese lockere 150.000.000/10.000=15.000 cm, also 150 m. So viele Blätter hatte ich im ganzen Haus nicht.

Jetzt wollte ich es wissen. Die Sache begann Spass zu machen. Um die Sonne komplett auf ein Din A4-Blatt zu bringen, schrumpfte ich sie weiter ein, bis sie einen Radius von nur mehr 7 cm hatte. Mit dem Lineal zog ich eine Linie über das erste Blatt, dann über ein zweites Blatt und drittes Blatt. Und damit hatte ich umgerechnet gerade einmal 3 Millionen km zurückgelegt. 3 von 150 - bis zur Erde fehlten also immer noch 50 Blätter.

Klar, 150 durch 10, macht 15 Meter. Ne, so gross ist mein Wohnzimmer nicht. Ich liess es bleiben.

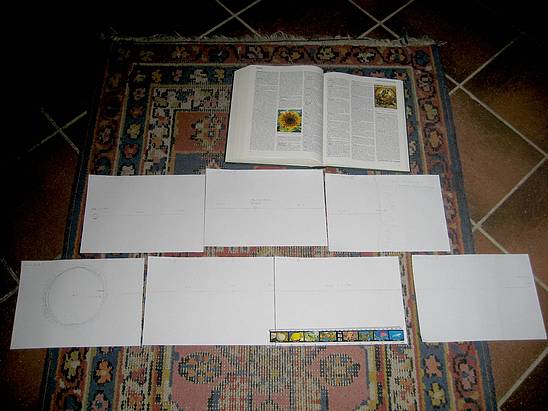

Delphi-Tutorials - OpenGL Planets - Distances between Earth and Moon and Sun drawn on paper
Abstände von Erde, Mond und Sonne zueinander: Bei einem Sonnen-Radius von 7 cm sind 150 Din A4-Blätter nötig, um den Abstand der Erde zur Sonne massstabsgetreu wiederzugeben. Das ist nur für Leute mit grossen Wohnungen auf Papier zu bringen.

1.2.3. Und für das ganze Sonnensystem 2.000 Blätter ...

Tja ... wie dachte ich am Anfang? Der Mond ist weit weg von der Erde? Das ist ein Katzensprung. Die Sonne ist weit weg von der Erde. Obwohl auch das natürlich relativ ist. Die Erde gehört den sogenannten inneren Planeten an. Richtig, richtig weit weg sind erst die äusseren, ab Jupiter aufwärts. Für Pluto hätte ich einen Berg von 2000 Blättern benötigt. Fast 600 Meter. Bei der ersten Skala also 6 km! Das nun ist definitiv kein Werk mehr für das Wohnzimmer.

Und ich begann zu verstehen, warum in all den Büchern die Planetenabstände nicht realistisch wiedergegeben wird ...

1.3. Ein Ausweg - digitale Simulation des Sonnensystems

Mit Blättern wurde das nichts, das war klar. Aber Computer können mehr verdauen. Riesen-Dimensionen spielen dort eigentlich keine Rolle; virtuell ist geduldig. Sollte doch mit dem Teufel zu gehen, wenn ich zu dem Thema nichts im Web finden sollte.

1.3.1. YouTube-Filmchen

Tja, gefunden habe ich einiges, aber nichts, was mich so richtig überzeugt hätte. Da gab es hübsche Animationen bei YouTube etwa, die zeigten, wie gross, grösser, am grössten schliesslich sogar die Sonne zum Zwerg wird im Vergleich zu dicken Schwestern wie Arcturus oder Rigel.



YouTube-Video: Planets and stars in scale

1.3.2. Sonnensystem in HTML

Eine andere Webseite zeigt die Sonne links im Eck. Mittels Scrollbalken kann man nun ewig weit nach rechts wandern, bis irgendwann die Erde auftauchte. Die Seite behauptet folgerichtig, eine der breitesten im gesamten Internet zu sein.

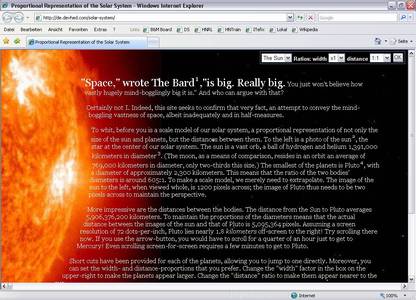

Delphi-Tutorials - OpenGL Planets - Proportional Representation of the Solar System
Proportionale Repräsentation des Solarsystems bei 'devhed.com': Wer Zeit hat und auf scrollen steht ist auf dieser Webseite genau richtig.

1.3.3. OpenGL & Stellarium

Da OpenGL derzeit ein Steckenpferd von mir ist, googelte ich nach OpenGL-Demos des Sonnensystems. Ein Flug von Planet zu Planet bietet sich in OpenGL doch geradezu an. Gefunden habe ich aber nur Programme, bei denen Abstände und Grössen der Himmelskörper logarithmisch gestaucht waren - oder überhaupt nichts mit den realen Verhältnissen zu tun hatten.

Der Ausflug ins Web hat sich dennoch gelohnt. Denn dadurch stiess ich auf eines der genialsten Programme, welches mir je untergekommen ist: "Stellarium". Das simuliert ein Planetarium auf freiem Feld. Mit Nachthimmel und realitätsgetreuem Abbild der Sternenkonstellationen. Man kann in alle Richtungen schauen und mittels Mausrad beliebig tief ins All zoomen. Tolle Sache. Hat mich stundenlang gefesselt. Und ist Freeware!

Delphi-Tutorials - OpenGL Planets - Stellarium is a free open source planetarium for your computer
Stellarium: Geniale Freeware, ein OpenGL-Planetarium für Sternensüchtige.

1.4. Was raus will muss raus

Okay, ich hatte kein für mich brauchbares OpenGL-Solarsystem im Web gefunden. Also hiess es selbst machen. Hatte ja Urlaub. Und bevor ich es nicht wenigstens versucht hätte, würde ich ohnehin keine Ruhe mehr finden.

2. Mein Delphi-Projekt "OpenGL Planets"

2.1. Die Hauptform

Mit der Kombination Delphi und DelphiGL habe ich bereits beim Tutorial OGL_HENRYs gute Erfahrung gemacht. Also griff ich erneut darauf zurück. Und mit einer ersten, leeren Delphi-Form begann die Reise, dorthin, wo noch nie ein Mensch zuvor gewesen ist ...

Delphi-Tutorials - OpenGL Planets - Main Form of OpenGL Planets
Hauptform von OGL_Planets: Hilfe-Memo, Cockpit-Instrumente & Taktgeber.

Es folgte eine laaaange Reihe von Konstanten:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
00089
00090
00091
00092
00093
00094
00095
00096
00097
00098
00099
00100
00101
00102
00103
00104
00105
00106
00107
00108
00109
00110
00111
00112
00113
00114
00115
00116
00117
00118
00119
00120
00121
00122
00123
00124
00125
00126
00127
00128
00129
00130
00131
00132
00133
00134
00135
00136
00137
00138
00139
00140
unit hauptu;

interface

uses
  Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
  Dialogs,jpeg, ExtCtrls, StdCtrls, ComCtrls,inifiles,math,XPMan,mmsystem,
  DGLOpenGL,SDL,SDL_Image;

const
  _cap='OGL_PLANETS V1.0 (www.daniel-schwamm.de)';
  _inifn='ogl_planets.ini';
  _einheit='Tkm';
  _rstep=10;          //Rotationsschritte
  _piover180=pi/180;

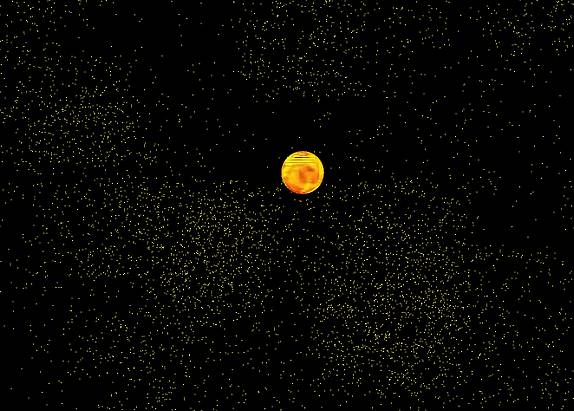

  //Raumstaub--------------------------------
  _staub_c   =80000; //max Anzahl
  _staub_dim =5000;  //Verbreitungsdimension
  _haufen_c  =100;   //Anzahl Staubhaufen
  _haufen_dim=500;   //Dimension jedes Staubhaufens

  //Asteroiden------------------------------
  _asteroid_c=400;
  _asteroid_dim=400;

  //HyperMove--------------------------------
  _hypermove_len=6;

  //Autopilot-------------------------------
  _ap_stop    = 0;
  _ap_richtung =1;_ap_richtung_steps =100;
  _ap_direkt   =2;_ap_direkt_steps   =100;_ap_direkt_distance=10000;
  _ap_hmstart  =3;_ap_hmstart_steps  =100;
  _ap_hmflug   =4;_ap_hmflug_steps   =100;
  _ap_hmbremsen=5;_ap_hmbremsen_steps=200;
  _ap_break    =6;_ap_break_steps    =40;
  _ap_ende     =7;

  //Sounds----------------------------------
  _snd_stop       =0;
  _snd_start      =1;
  _snd_slow       =2;
  _snd_fast       =3;
  _snd_bremsen    =4;
  _snd_fastbremsen=5;
  _snd_break      =6;
  _snd_teleport   =7;

  //=========================================
  //Sonne/Planeten/Monde---------------------
  //Radius und Abstand zur Sonne in Tkm
  _sonne_r       = 700;
  _sonne_z       = 0;

  _merkur_r      = 2.440;
  _merkur_z      = 58000;

  _venus_r       = 6.052;
  _venus_z       = 108200;

  //-----------------------------------------
  _erde_r        = 6.378;
  _erde_z        = 149000;

  _mond_r        = 2.400;
  _mond_z        = _erde_z-384.403;

  //-----------------------------------------
  _mars_r        = 3.375;
  _mars_z        = 227000;

  _deimos_r      = 1;
  _deimos_z      = _mars_z-23.459;

  _phobos_r      = 1;
  _phobos_z      = _mars_z-9.378;

  //-----------------------------------------
  _ceres_r       = 1;
  _ceres_z       = 413940;

  //-----------------------------------------
  _jupiter_r     = 71;
  _jupiter_z     = 778330;

  _kallisto_r    = 2.41;
  _kallisto_z    = _jupiter_z-1882.700;

  _ganymed_r     = 2.631;
  _ganymed_z     = _jupiter_z-1070.400;

  _europa_r      = 1.56;
  _europa_z      = _jupiter_z-670.900;

  _io_r          = 1.8;
  _io_z          = _jupiter_z-421.300;

  //-----------------------------------------
  _saturn_r      = 60;
  _saturn_z      = 1429400;
  _saturn_ring_r = 173;

  _titan_r       = 2.575;
  _titan_z       = _saturn_z-1221.830;

  _rhea_r        = 1;
  _rhea_z        = _saturn_z-527.040;

  //-----------------------------------------
  _uranus_r      = 25;
  _uranus_z      = 2870000;

  _oberon_r      = 1;
  _oberon_z      = _uranus_z-583.519;

  _titania_r     = 1;
  _titania_z     = _uranus_z-463.300;

  //-----------------------------------------
  _neptun_r      = 24;
  _neptun_z      = 4504300;

  _triton_r      = 1;
  _triton_z      = _neptun_z-354.760;

  //-----------------------------------------
  _kuiper_r      = 1;
  _kuiper_z      = 5500000;

  //-----------------------------------------
  _pluto_r       = 1.2;
  _pluto_z       = 5913520;

  _charon_r      = 1;
  _charon_z      = _pluto_z-20;

  //Sichtweite--------------------------------------------
  _NearClipping=1;  // Objekte ab _einheit Entfernung sichtbar
  _FarClipping=-1;  // sehe bis ins Unendliche

Die Sonne liegt im Ursprung des Modells, auf 0/0/0. Dann folgen wie auf einer Perlenschnur aufgereiht die Planeten mit ihren vorgelagerten Monden. Die Radien und mittleren Abstände zur Sonne habe ich aus Wikipedia gefischt. Enden lassen wir unser Solarsystem mit Pluto. Danach kommt nur noch Leere.

Anfangs habe ich versucht, alle Werte 1:1 ins Modell einzutragen, z.B. der Sonne einen Radius von "700000000" für 700.000.000 m zu geben. Da bekam Delphi allerdings bei den Sonnenabständen der äusseren Planeten Schluckauf. Die sprengen irgendwelche Integer-Grenzen. Herunterskaliert auf 1:1000000 (Tkm) klappte es dann auch mit Pluto. Nutzen wir halt den Nachkomma-Bereich für genauere Spezifikationen.

Die Zahlen sind immer noch riesig. Der z-Achsen-Wert der Erde (Abstand zur Sonne) beträgt immerhin 149.000 Tkm. Und Pluto? Fast 6.000.000 Tkm. Das sind keine Alltagszahlen, das sind Zahlenmonster.

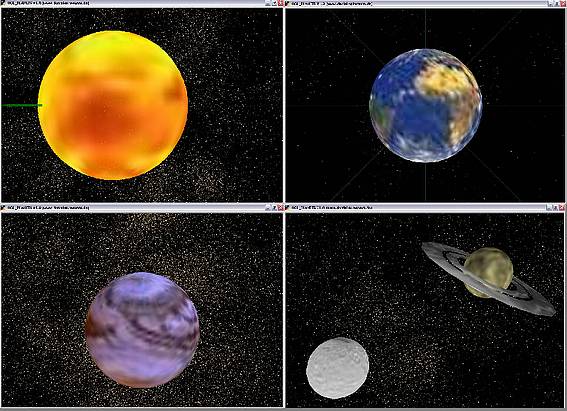

2.1.1. Einheitliche Objekte - Gravitation sei Dank

Irgendwo las ich: Alle grossen Objekte im Universum sind kugelförmig. Monde in der Form von Kaffee-Kanne sind nicht drin, das lässt die Schwerkraft nicht zu. Und bedingt durch den Urknall hat das Weltall selbst wohl ebenfalls eine kugelförmige Ausdehnung.

Das macht es uns einfacher, können wir doch so die meisten Objekte im Modell mit dem gleichen OGL-Typ, nämlich "gluSphere", erzeugen.

Begonnen hatte ich mit den üblichen Verdächtigen: Sonne, Merkur, Mond, Erde, Mars, Jupiter, Uranus, Neptun und - natürlich - Pluto, Zwergplanet hin oder her. Es kamen aber weitere Objekte hinzu. Diverse Monde, Asteroiden und Kometen. Ausserdem konnte man bald zwischen mehreren "All-Blasen" wählen, in denen sich alles abspielt.

Um bei dem Wust den Überblick nicht zu verlieren, deklarieren wir uns einen Index:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
//objekt-index---------------------
_inx=(
  _all0,_all1,_all2,_all3,_all4,
  _all5,_all6,_all7,_all8,_all9,

  _sonne,
  _merkur,
  _venus,

  _mond,
  _erde,

  _deimos,
  _phobos,
  _mars,

  _ceres,

  _kallisto,
  _ganymed,
  _europa,
  _io,
  _jupiter,

  _titan,
  _rhea,
  _saturn,

  _oberon,
  _titania,
  _uranus,

  _triton,
  _neptun,

  _kuiper,

  _charon,
  _pluto,
  _c
);

Die Objekte selbst werden über die Klasse "TObj" implementiert. Attribute sind die Koordinaten im Raum, der Radius und der Name des Himmelkörpers. Ausserdem gibt es einen Pointer für das erwähnte "gluQuadric"-Objekt. Die Methoden "init" bzw. "destroy" erzeugen bzw. zerstören das Objekt.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
//objekt-klasse-----------------------------
tobj=class
  x,y,z:double;  //Koordinaten
  r:double;      //Radius
  tx:gluint;     //Textur
  p:PGLUquadric; //quadric
  name:string;
  procedure init(nm:string;px,py,pz,pr:double);
  destructor destroy;override;
end;

[...]

implementation

//===========================================================
procedure tobj.init(nm:string;px,py,pz,pr:double);
begin
  name:=nm;
  x:=px;y:=py;z:=pz;r:=pr;
  p:=gluNewQuadric;
  gluQuadricOrientation(p,GLU_OUTSIDE);
  gluQuadricNormals(p,GLU_SMOOTH);
  gluQuadricTexture(p,TGLboolean(true));
  gluQuadricDrawStyle(p,GLU_FILL);
  glEnable(GL_COLOR_MATERIAL);
  hauptf.mktextur('tx_'+nm+'.jpg',tx);
end;

destructor tobj.destroy;
begin
  gluDeleteQuadric(p);
  glDeleteTextures(1,@tx);
  inherited;
end;

Über "gluNewQuadric" wird der OGL-Typ "gluQuadric" erzeugt. Es folgen einige "glu"-Funktionen, die "p" bestimmte Eigenschaften zuweisen. Zum Beispiel wird der Textur-Modus aktiviert. Dadurch wird das Objekt später nicht nur als Gittermodell wiedergegeben. Die Funktion "mktextur" läd ein Bild von der Festplatte, wandelt dieses in eine Textur und bindet es an das "tx"-Attribut von "TObj".

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
//lade Textur von Platte------------------------------------
procedure thauptf.mktextur(fn:string;var tx:gluint);
var
  tex:PSDL_Surface;
begin
  tex:=IMG_Load(pchar(hauptf.homedir+fn));
  if assigned(tex) then begin
    glGenTextures(1,@tx);
    glBindTexture(GL_TEXTURE_2D,tx);
    glEnable(GL_TEXTURE_2D);
    glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
    glTexParameteri(gl_texture_2d,GL_GENERATE_MIPMAP_SGIS,GL_TRUE);
    glTexImage2D(GL_TEXTURE_2D,0,3,tex^.w,tex^.h,0,GL_RGB,GL_UNSIGNED_BYTE,tex^.pixels);
    SDL_FreeSurface(tex);
  end;
end;

2.1.2. Variablen-Deklaration - immer schön flexibel bleiben

Folgende Variablen werden "semi-global" in der Hauptklasse "thauptf" deklariert:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
//Koordinaten floats
tcoordf=Record
  x,y,z:glFLoat;
end;

//Koordinaten integer
tcoord=record
  x,y,z:word;
end;

//Hauptklasse------------------------------------
Thauptf = class(TForm)

 [...]

public
  { Public-Deklarationen }

  homedir:string;

  //für OpenGL
  dc:HDC;
  rc:HGLRC;

  //Raumpositionshalter
  px,py,pz:double;
  rotx,roty,rotz:double;

  //Speicher Raumpositionen
  sv_x,sv_y,sv_z,sv_rx,sv_ry,sv_rz:double;

  //Rotations-Takt, Raumzeit-Takt
  rott:double;
  taktc:integer;

  //quads-Objekte
  leitstrahl:PGLUquadric;
  saturn_ring:PGLUquadric;

  //Planeten, Raumstaub, Asteroiden
  obja:array[0..ord(_c)]of tobj;
  stauba:array[0..ord(_staub_c)]of tcoord;
  asteroida:array[0..ord(_asteroid_c)]of tcoord;

  //aktuelle Höchstgeschwindigkeit
  speed:double;

  //HyperMove
  hypermove:array[0..12,0.._hypermove_len] of tcoordf;
  hypermove_tx:gluint;

  //Ticker
  ticker:integer;
  tickerblink:byte;
  tickerhint:string;

  //Autopilot
  ap_z:double;
  ap_steps:integer;
  ap_err:integer;
  ap_dx,ap_dy,ap_dz:double;
  ap_mark_x,ap_mark_y,ap_mark_z:double;
  ap_hmmove_ok:bool;
  ap_spotx:double;

  //Schrift
  displayliste:cardinal;

  //Zeichnen-Optionen
  titelok:bool;
  leitstrahlok:bool;
  visierok:bool;

  //speed progress
  speedshiftok:bool;
  speedok:bool;
  speedkey:word;

  //Sound
  snd_typ:byte;
  soundok:bool;

 //Funktionen
 [...]

Das Array "obja" enthält unsere "TObj"-Objekte, die wir gerade implementiert haben.

Der Raum-Staub besteht aus Punkten, die im Raum angeordnet werden. Die Koordinaten werden im Record-Typ "tcoord" gemerkt. Das muss nicht genau sein, daher reichen Word-Werte als Speicher für x, y und z. Auch für die Positionierung der Asteroiden genügt dieser Typ.

Der Record-Typ "tcoordf" verwendet dagegen Fliesskommazahlen. Er kommt beim Hyper-Move-Tunnel zum Einsatz. Dieser wird mithilfe von Sinus- und Kosinus-Werten berechnet, wie wir später sehen werden. Da dürfen die Nachkommastellen nicht unterschlagen werden.

2.1.3. Anfang und Ende einer Delphi-Form

Das "OnCreate"-Ereignis von "TForm" nutzen wir, um unsere OGL-Umgebung einzurichten, die Programm-Parameter aus der Initialisierungsdatei "_inifn" einzulesen, zwei Application-Ereignisse umzubiegen, und die Cockpit-ScrollBars auf Startposition zu setzen.

Bei Programmende ("FormDestroy") werden die Programm-Parameter auf Platte geschrieben sowie der Speicher von allen "gluQuad"- und Textur-Objekten gesäubert.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
00089
00090
00091
00092
00093
00094
00095
00096
00097
00098
00099
00100
00101
00102
00103
00104
00105
00106
00107
00108
00109
00110
00111
00112
00113
00114
00115
00116
00117
00118
00119
00120
00121
00122
00123
00124
00125
00126
00127
//----------------------------------------------------------------------------
procedure Thauptf.FormCreate(Sender: TObject);
begin
  //echter Zufall
  randomize;

  ticker:=0;
  tickerblink:=0;
  tickerhint:='';
  taktc:=0;

  homedir:=extractfilepath(application.exename);
  caption:=_cap;

  //OpenGL initialisieren
  DC:=GetDC(hauptp.Handle);
  if not InitOpenGL then Application.Terminate;
  RC:=CreateRenderingContext(
    DC,
    [opDoubleBuffered],
    24,     //farbbits
    32,     //tiefentest
    0,0,0,
    0
  );
  ActivateRenderingContext(DC,RC);
  glDepthFunc(GL_LESS);
  glenable(GL_DEPTH_TEST);

  //Font und Objekte generieren
  buildfont;
  initobjects;

  //INI-Datei einlesen
  with tinifile.create(homedir+_inifn) do begin
    brennweitesb.Position:=readinteger('param','brennweitesb',brennweitesb.Position);
    brennweitesbChange(Sender);
    allsb.Position:=readinteger('param','allsb',allsb.Position);
    staubcsb.Position:=readinteger('param','staubcsb',staubcsb.Position);
    rotstaubcsb.Position:=readinteger('param','rotstaubcsb',rotstaubcsb.Position);
    zielsb.Position:=readinteger('param','zielsb',zielsb.Position);
    speedsb.Position:=readinteger('param','speedsb',speedsb.Position);
    helpm.visible:=readbool('param','helpm',helpm.visible);
    titelok:=readbool('param','titelok',true);
    leitstrahlok:=readbool('param','leitstrahlok',true);
    visierok:=readbool('param','visierok',true);
    soundok:=readbool('param','soundok',true);
    sv_x:=readfloat('param','sv_x',0);
    sv_y:=readfloat('param','sv_y',0);
    sv_z:=readfloat('param','sv_z',_erde_z);
    sv_rx:=readfloat('param','sv_rx',0);
    sv_ry:=readfloat('param','sv_ry',0);
    sv_rz:=readfloat('param','sv_rz',0);
    free;
  end;

  //Hint-Nachrichten umbiegen
  application.OnShowHint:=ApplicationShowHint;

  //Idle-Handler umbiegen
  Application.OnIdle:=IdleHandler;

  //Fenstergrösse setzen
  width:=640;
  height:=480;
  activecontrol:=nil;

  //springe im Modell an Anfangsposition
  pos_home;

  //aktuelle Geschwindigkeit setzen
  speedsbChange(nil);

  //Elemente ausrichten
  hauptp.Align:=alclient;
  hauptbp.Align:=alclient;
  cockpitp.ParentBackground:=false;
  zielimgp.ParentBackground:=false;
  brennweitesb.tag:=50;
  speetp.Align:=alclient;
  zielsb.Min:=ord(_sonne);
  zielsb.Max:=ord(_pluto);
  zielimg.align:=alclient;
  ziell.Align:=alclient;

  //Taktgeber aktivieren
  taktt.tag:=_ap_stop;
  taktt.enabled:=true;

  self.WindowState:=wsmaximized;
end;

procedure Thauptf.FormDestroy(Sender: TObject);
var
  r:integer;
begin
  //INI-Datei sichern
  with tinifile.create(homedir+_inifn) do begin
    writeinteger('param','brennweitesb',brennweitesb.Position);
    writeinteger('param','allsb',allsb.Position);
    writeinteger('param','staubcsb',staubcsb.Position);
    writeinteger('param','rotstaubcsb',rotstaubcsb.Position);
    writeinteger('param','zielsb',zielsb.Position);
    writeinteger('param','speedsb',speedsb.Position);
    writebool('param','helpm',helpm.visible);
    writebool('param','titel',titelok);
    writebool('param','leitstrahlok',leitstrahlok);
    writebool('param','visierok',visierok);
    writebool('param','soundok',soundok);
    writefloat('param','sv_x',sv_x);
    writefloat('param','sv_y',sv_y);
    writefloat('param','sv_z',sv_z);
    writefloat('param','sv_rx',sv_rx);
    writefloat('param','sv_ry',sv_ry);
    writefloat('param','sv_rz',sv_rz);
    free;
  end;

  //OpenGL-Umgebung freigeben
  DeactivateRenderingContext;
  DestroyRenderingContext(RC);
  ReleaseDC(hauptp.Handle,DC);
  glDeleteLists(displayliste,256);

  //Objekte freigeben
  for r:=ord(_all1) to ord(_c)-1 do obja[r].destroy;
end;

2.2. OpenGL-Setup

2.2.1. Tiefergehende Probleme

Beim "OGL_HENRYs"-Projekt wusste ich nichts mit dem Wert für die Tiefen-Bits bei der OGL-Funktion "CreateRenderingContext" anzufangen. Das Modell dort bewegt sich allerdings auch innerhalb so kleiner Dimensionen, dass die Berechnung, welches Objekt von welchem anderen Objekt in Blickrichtung verdeckt wird, keine Probleme darstellt.

"OGL_Planets" stösst in ganz andere Dimensionen vor. Da man im Weltall quasi unendlich weit sehen kann, war ich gezwungen, den "Nähe-Bereich" einzuschränken, also den Teil des Blickfeldes, ab dem Objekte direkt vor einem zu sehen sind.

So wie ich es wollte, bekam ich es leider nicht hin. Denn eigentlich sollte man unendlich weit sehen, gleichzeitig aber auch Objekte ab einem Meter Grösse (im Modell ergibt das einen Wert von "0,0000001") erkennen können. Das hätte dann sogar für die ISS im Orbit der Erde genügt.

Eine so feine Auflösung war in OGL aber nicht drin. Damit kommt offenbar der Tiefenpuffer nicht zurecht. Der entscheidet, was vor oder hinter einem Objekt aus Sicht des Betrachters liegt. Bei mir kam es jedoch zu Transparenz-Problemen. Objekte tauchten plötzlich auf oder verschwanden unvermittelt wieder.

Es ist schwer, genauere Infos über den Wertebereich des Tiefen-Puffers zu erhalten. Scheint ein Qualitätskriterium von Grafik-Karten zu sein. Und 24 Bit sind die Obergrenze? Keine Ahnung. Meine Onboard-Grafikkarte scheint weniger zu haben, vermutlich nur 16 Bit. Selbst nachdem das Modell so angepasst wurde, dass Objekte erst ab Grösse "1" (also 1.000 km) aus der Nähe sichtbar werden, erscheint die Sonne z.B. bisweilen durchsichtig.

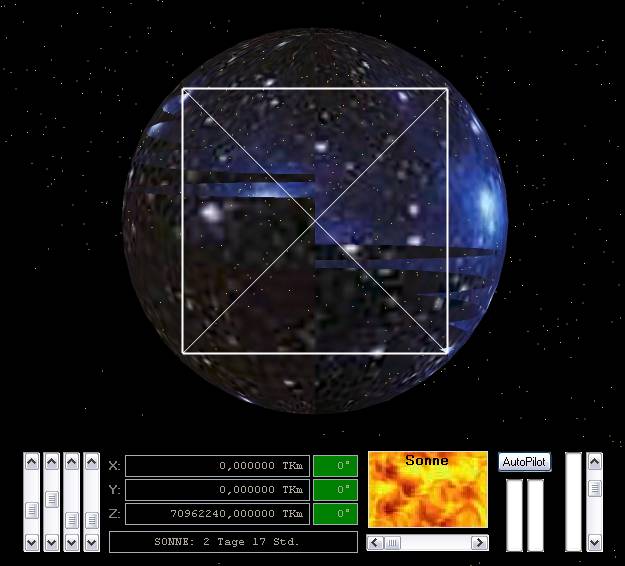

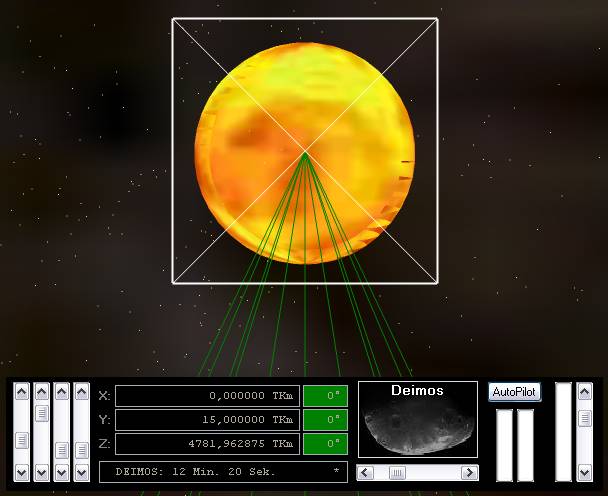

Delphi-Tutorials - OpenGL Planets - OpenGL depth buffer problem - the Sun is transparent
Tiefenpuffer-Problem bei OpenGL: Die Sonnen wird am Rand transparent, wenn man zu weit von ihr entfernt ist. Man sieht dann ihre Rückseite durchscheinen.

2.2.2. 3D-Fonts: Gib es mir schriftlich!

Erstaunlich mühsam war es, Schriftzüge im Modell einzubauen. OpenGL scheint dafür keine fertige Funktion zu besitzen. Im Web wurde ich aber fündig, fand dort etwas Source, der in die "BuildFont"-Prozedur einfloss:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
//3D-Fonts für OpenGL-Welt ----------------------------
procedure thauptf.BuildFont;
var
  font:HFONT;
  gmf:array[0..255] of GLYPHMETRICSFLOAT;
begin
  displayliste:=glGenLists(256);
  font:=CreateFont(
    12,                            // Höhe
    0,                             // Breite
    0,                             // Winkel
    0,                             // Orientierungswinkel
    0,                             // Fett?
    0,                             // Kursiv?
    0,                             // Unterstrichen?
    0,                             // Durchgestrichen?
    ANSI_CHARSET,                  // Zeichensatz
    OUT_TT_PRECIS,                 // Ausgabe-Präzision
    CLIP_DEFAULT_PRECIS,           // Clipping-Präzision (?)
    PROOF_QUALITY,                 // Ausgabe-Qualität
    FF_DONTCARE or DEFAULT_PITCH,  // Family And Pitch
    'Arial'                        // Zeichentyp
  );

  SelectObject(DC,font);
  wglUseFontOutlines(
    DC,                // OpenGL-Grafik
    0,                 // Buchstaben von
    255,               // Buchstaben-Anzahl
    displayliste,      // Die Displayliste
    0.0,               // Deviation From The True Outlines
    0.2,               // Tiefe der Schrift
    WGL_FONT_LINES,    // Linien-Style
    @gmf               // Puffer
  );
end;

//Ausgabe der 3D-Schrift bei aktueller Position
procedure thauptf.glPrint(s:string);
begin
  if text='' then exit;
  glPushAttrib(GL_LIST_BIT);
    glListBase(displayliste);
    glCallLists(length(s),GL_UNSIGNED_BYTE,pchar(s));
  glPopAttrib();
end;

Verstanden habe ich das nur teilweise. Offenbar wird hier ein bestimmter Bereich in der Grafikkarte reservieren, in den die Buchstaben einmalig hinein gerendert werden. Bei Abruf von Schrift kann dann schnell darauf zugegriffen werden. Der im Vergleich langsame Hauptspeicher wird nicht benötigt.

Meine Onboard-Grafikkarte hat trotzdem damit zu kämpfen. So wie Schrift am Horizont auftaucht, ruckelt das Modell. Daher wurde die Qualität der Buchstaben auf ein Minimum reduziert. So wird z.B. ein Liniengitter genutzt, statt die Grafik aufzufüllen. Optional kann die Schrift aber auch deaktiviert werden.

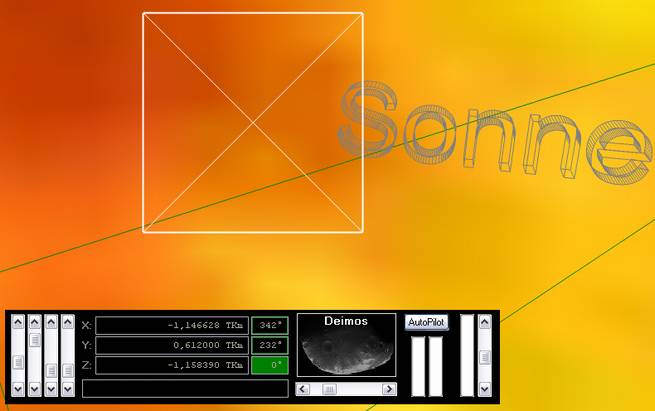

Delphi-Tutorials - OpenGL Planets - 3D-Font in OpenGL
3D-Schrift: Im Modell schwebende Schriftzüge sind in OpenGL nur relativ mühsam zu genieren. Zudem sind sie auch nur kaum zu Verdauen für billige Onboard-Grafikkarten.

2.2.3. Objekte initialisieren: Der Raum wird gefüllt

Nachdem in "FormCreate" die OGL-Umgebung gesetzt und die 3D-Schriften generiert wurden, folgt nun die Initialisierung der Raum-Objekte:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
00089
00090
00091
00092
00093
00094
00095
00096
00097
00098
00099
00100
00101
00102
00103
00104
00105
00106
00107
00108
00109
00110
00111
00112
00113
00114
00115
00116
00117
00118
00119
00120
00121
00122
00123
00124
00125
00126
00127
00128
00129
00130
00131
00132
00133
00134
00135
00136
00137
00138
00139
00140
00141
00142
00143
00144
00145
00146
00147
00148
00149
00150
00151
00152
00153
00154
00155
00156
00157
00158
00159
00160
00161
procedure thauptf.initObjects;

  function f(v:integer):integer;
  begin
    if v>_staub_dim then v:=v-_staub_dim;
    result:=v;
  end;

var
  r,hr:integer;
  haufena:array[0.._haufen_c] of tcoord;
  i,j:integer;
begin

  //HyperMove-------------------------------------------
  for i:=0 to 12 do begin
    for j:=0 to _hypermove_len do begin
      hypermove[i,j].x:=(3-j/12)*cos(2*pi/12*i);
      hypermove[i,j].y:=(3-j/12)*sin(2*pi/12*i);
      hypermove[i,j].z:=-j*3;
    end;
  end;
  mktextur('tx_hypermove.jpg',hypermove_tx);

  //All-Objekte-------------------------------------------------
  for r:=ord(_all1) to ord(_all9) do begin
    obja[r]:=tobj.Create;
    obja[r].init('all'+inttostr(r),0,0,0,1);
  end;
  allsbChange(nil);

  //--------------------------------------------------------
  leitstrahl:=gluNewQuadric;
  gluQuadricOrientation(leitstrahl,GLU_OUTSIDE);
  gluQuadricNormals(leitstrahl,GLU_SMOOTH);
  gluQuadricDrawStyle(leitstrahl,GLU_LINE);

  //---------------------------------------------------------
  obja[ord(_sonne)]:=tobj.Create;
  obja[ord(_sonne)].init('Sonne',0,0,_sonne_z,_sonne_r);

  obja[ord(_merkur)]:=tobj.Create;
  obja[ord(_merkur)].init('Merkur',0,0,_merkur_z,_merkur_r);

  obja[ord(_venus)]:=tobj.Create;
  obja[ord(_venus)].init('Venus',0,0,_venus_z,_venus_r);

  //---------------------------------------------------------
  obja[ord(_mond)]:=tobj.Create;
  obja[ord(_mond)].init('Mond',0,0,_mond_z,_mond_r);

  obja[ord(_erde)]:=tobj.Create;
  obja[ord(_erde)].init('Erde',0,0,_erde_z,_erde_r);

  //---------------------------------------------------------
  obja[ord(_deimos)]:=tobj.Create;
  obja[ord(_deimos)].init('Deimos',0,0,_deimos_z,_deimos_r);

  obja[ord(_phobos)]:=tobj.Create;
  obja[ord(_phobos)].init('Phobos',0,0,_phobos_z,_phobos_r);

  obja[ord(_mars)]:=tobj.Create;
  obja[ord(_mars)].init('Mars',0,0,_mars_z,_mars_r);

  //---------------------------------------------------------
  obja[ord(_ceres)]:=tobj.Create;
  obja[ord(_ceres)].init('Ceres',0,0,_ceres_z,_ceres_r);

  //---------------------------------------------------------
  obja[ord(_kallisto)]:=tobj.Create;
  obja[ord(_kallisto)].init('Kallisto',0,0,_kallisto_z,_kallisto_r);

  obja[ord(_ganymed)]:=tobj.Create;
  obja[ord(_ganymed)].init('Ganymed',0,0,_ganymed_z,_ganymed_r);

  obja[ord(_europa)]:=tobj.Create;
  obja[ord(_europa)].init('Europa',0,0,_europa_z,_europa_r);

  obja[ord(_io)]:=tobj.Create;
  obja[ord(_io)].init('Io',0,0,_io_z,_io_r);

  obja[ord(_jupiter)]:=tobj.Create;
  obja[ord(_jupiter)].init('Jupiter',0,0,_jupiter_z,_jupiter_r);

  //---------------------------------------------------------
  obja[ord(_titan)]:=tobj.Create;
  obja[ord(_titan)].init('Titan',0,0,_titan_z,_titan_r);

  obja[ord(_rhea)]:=tobj.Create;
  obja[ord(_rhea)].init('Rhea',0,0,_rhea_z,_rhea_r);

  obja[ord(_saturn)]:=tobj.Create;
  obja[ord(_saturn)].init('Saturn',0,0,_saturn_z,_saturn_r);
  saturn_ring:=gluNewQuadric;
  gluQuadricOrientation(saturn_ring,GLU_OUTSIDE);
  gluQuadricNormals(saturn_ring,GLU_SMOOTH);
  //gluQuadricDrawStyle(saturn_ring,GLU_LINE);
  gluQuadricTexture(saturn_ring,TGLboolean(true));

  //---------------------------------------------------------
  obja[ord(_uranus)]:=tobj.Create;
  obja[ord(_uranus)].init('Uranus',0,0,_uranus_z,_uranus_r);

  obja[ord(_oberon)]:=tobj.Create;
  obja[ord(_oberon)].init('Oberon',0,0,_oberon_z,_oberon_r);

  obja[ord(_titania)]:=tobj.Create;
  obja[ord(_titania)].init('Titania',0,0,_titania_z,_titania_r);

  //---------------------------------------------------------
  obja[ord(_neptun)]:=tobj.Create;
  obja[ord(_neptun)].init('Neptun',0,0,_neptun_z,_neptun_r);

  obja[ord(_triton)]:=tobj.Create;
  obja[ord(_triton)].init('Triton',0,0,_triton_z,_triton_r);

  //---------------------------------------------------------
  obja[ord(_kuiper)]:=tobj.Create;
  obja[ord(_kuiper)].init('Kuiper',0,0,_kuiper_z,_kuiper_r);

  //---------------------------------------------------------
  obja[ord(_pluto)]:=tobj.Create;
  obja[ord(_pluto)].init('Pluto',0,0,_pluto_z,_pluto_r);

  obja[ord(_charon)]:=tobj.Create;
  obja[ord(_charon)].init('Charon',0,0,_charon_z,_charon_r);

  //---------------------------------------------------------

  //Staubhaufen zufällig im Raum
  for r:=0 to _haufen_c-1 do begin
    haufena[r].x:=random(_staub_dim-2*_haufen_dim)+_haufen_dim;
    haufena[r].y:=random(_staub_dim-2*_haufen_dim)+_haufen_dim;
    haufena[r].z:=random(_staub_dim-2*_haufen_dim)+_haufen_dim;
  end;

  for r:=0 to _staub_c-1 do begin
    if random(4)=0 then begin
      //Haufen-Struktur wieder etwas auflösen
      stauba[r].x:=random(_staub_dim);
      stauba[r].y:=random(_staub_dim);
      stauba[r].z:=random(_staub_dim);
    end
    else begin
      //Staub um Zufallshaufen konzentrieren
      hr:=r mod (_haufen_c);
      stauba[r].x:=f(random(_haufen_dim)+haufena[hr].x);
      stauba[r].y:=f(random(_haufen_dim)+haufena[hr].y);
      stauba[r].z:=f(random(_haufen_dim)+haufena[hr].z);
    end;
  end;
  staubcsbChange(nil);
  rotstaubcsbChange(nil);

  //Asteroiden
  for r:=0 to _asteroid_c-1 do begin
    asteroida[r].x:=random(_asteroid_dim);
    asteroida[r].y:=random(_asteroid_dim);
    asteroida[r].z:=random(_asteroid_dim);
  end;
end;

2.2.4. Special Effect: Schnell, schneller, HyperMove

Zuerst wird das Array des Hyper-Move-Tunnels mit Koordinaten-Werten gefüllt. Dazu wird eine Röhre fixer Länge aus 12 Eckpunkten aufgebaut. Dann wird die Textur geladen, die später am Röhrenmodell entlang laufen wird, wodurch es wirkt, als würde man mit hoher Geschwindigkeit hindurchfliegen.

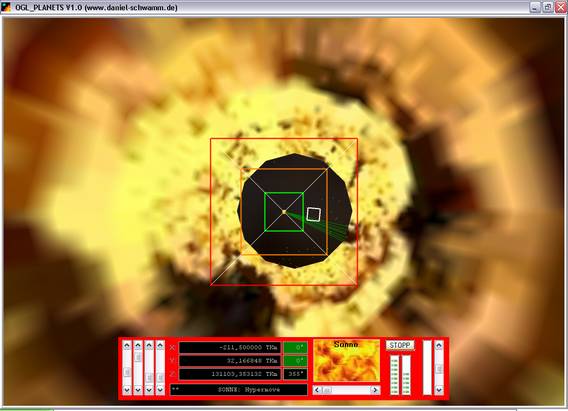

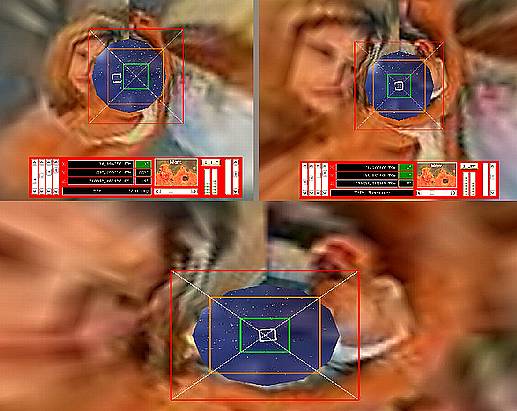

Delphi-Tutorials - OpenGL Planets - HyperMove, a fast way through the solar system
Hyper-Move: Überlichtschnell durch die Röhre. Der schnellste Weg durch das Solarsystem von 'OpenGL Planets'. Nach nur wenigen Sekunden ist jedes bekannte Ziel erreicht.

2.2.5. Alternative Universen

Danach werden neun verschiedene "All"-Objekte generiert. Ein "All"-Objekt kann man sich als gigantische "All-Blase" vorstellen, die unser Sonnensystem weitläufig umschliesst. Über die "angeklebten" Texturen kann jede "All-Blase" ein individuelles Aussehen erhalten.

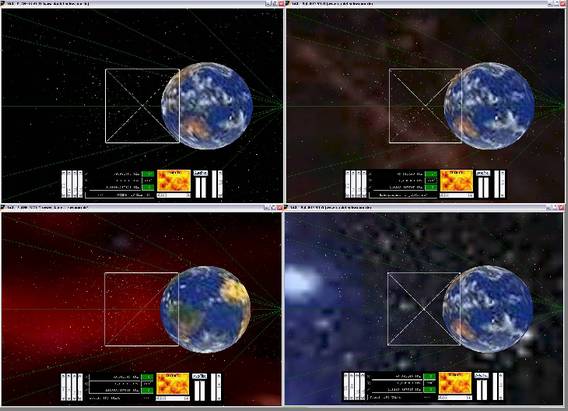

Delphi-Tutorials - OpenGL Planets - Alternate backgrounds in space
Alternative Welträume: Die Textur der Hintergründe der All-Sphäre kann im Programm jederzeit gewechselt werden. Das ist zwar nicht gerade realistisch, dafür aber hübsch anzuschauen.

Man beachte, dass der Index "_all0" nicht mit einem "All"-Objekt belegt wurde. Diese spezielle "All-Blase" ist einfach nur tiefschwarz. Und unendlich gross. Nun ja, nicht wirklich unendlich. Wenn man lange genug in eine Richtung fliegt, wird OGL wohl irgendwann mit einem Overflow reagieren. Habe ich aber nie ausprobiert.

Ausgelotet habe ich dagegen die Grenzen aktivierter "All-Blasen". Selbst mit der imaginären "Wurmloch"-Geschwindigkeit dauert es einige Minuten, bis man den Rand erreicht hat. Das folgende Beispiel zeigt eine "All-Blase" von aussen, aus immerhin 12-facher Pluto-Entfernung. Ein Blick auf den Bordcomputer zeigt aber, dass die Sonne mit Lichtgeschwindigkeit in nur zwei Tagen zu erreichen ist.

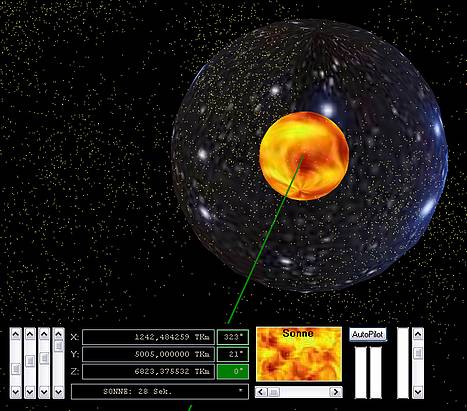

Delphi-Tutorials - OpenGL Planets - Out of the Universe - sphere of space from outside
Outer Space: Wir haben uns so weit ins All vorgewagt, dass man die Grenzen unseres künstlichen Universums von Aussen sehen kann. Dennoch handelt es sich lediglich um eine virtuelle Strecke von zwei Lichttagen - ein Katzensprung im galaktischen Massstab.

Nur zum Vergleich: Unsere Milchstrasse hat einen Durchmesser 100.000 Lichtjahre.

Und Andromeda-M31, die nächste Spiral-Galaxie vor unserer Haustür, ist 2,7 Millionen Lichtjahre von uns entfernt!

Äh ... bevor noch jemand sucht: Hinter den "All-Blasen" ist Schluss in "OGL_Planets". Da kommt nichts mehr. Schont also euren Flieger-Finger.

Delphi-Tutorials - OpenGL Planets - Andromeda Galaxy - far, far away
Andomedagalaxie: Das der Milchstrasse nahegelegenste Sternensystem ist der Andromeda-'Nebel'. Er ist über 2.5 Millionen Lichtjahre von uns entfernt - und damit weit, weit ausserhalb der Grenzen von 'OpenGL Planets' gelegen.

2.2.6. An der Leine geführt

Als nächste Massnahme wird der Leitstrahl initialisiert. Hierbei handelt es sich um ein Strahlenbündel, welches im Inneren der Sonne beginnt, quer durch alle Planeten geht und schliesslich bei Pluto endet.

Die Dimensionen im Sonnensystem sind nicht zu unterschätzen. Fliegt man unbedarft hinein, findet man schnell seinen Heimat- oder Zielhafen nicht mehr. Das gilt besonders jenseits von Saturn und Co., denn ab hier ist die Sonne zu klein, um noch als Fixpunkt zur Orientierung dienen zu können. Hier hilft der Leitstrahl, auf Spur zu bleiben.

Der Umfang des Leitstrahl-Zylinders hat die Ausmasse der Erde. So erkennt man leicht, wie gross - oder vielmehr wie klein - der Blaue Planet im Vergleich zu manch anderen Himmelsobjekten ist.

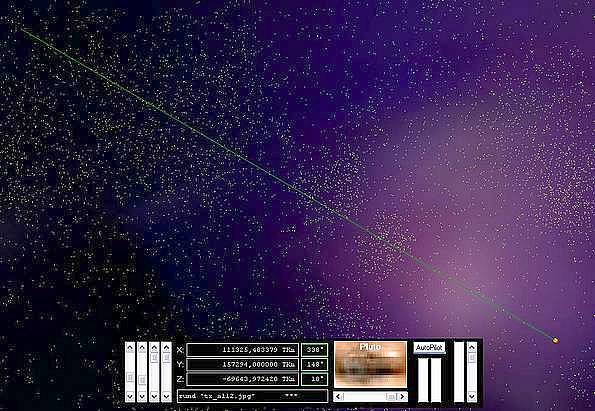

Delphi-Tutorials - OpenGL Planets - Visual guide beam across the solar system
Leitstrahl: Im Modell kann ein Leitstrahl eingeblendet werden. Seine Dicke entspricht dem Erdumfang. Er verläuft quer durch das Solarsystem. Im Zentrum der Sonne geht es los ... fix bis zur Erde ... Saturn wird auch mitgenommen ... und endlich sind Charon & Pluto erreicht.

2.2.7. Rundliche Weltbevölkerung

Nächste Aufgabe von "initObject": die Erzeugung von Sonne, Planeten und Monden. Dazu werden "TObj"-Instanzen generiert und mit den konstanten Werten für Radius und Sonnenentfernung gefüllt.

Zusätzlich erhalten die Objekte einen eindeutigen Namen. Dieser wird für die 3D-Beschriftung und die Objekt-Texturen benötigt.

Für Saturn wird ein zusätzliches "gluQuadric"-Objekt angelegt. Das dient später seinen Ringen.

Nicht sonderlich aufregend, die Planeten-Bastelei. Aber wie gesagt, dank der Schwerkraft sehen alle Himmelskörper ziemlich gleich aus. Rundlich halt. Bunte Kugeln in den unendlichen Weiten des Raums.

Delphi-Tutorials - OpenGL Planets - Big bodies in universe are always spheres
Runde Himmelskörper: Egal, ob Sonne, Erde, Jupiter oder Saturn - rund dominiert. Ab einer gewissen Grösse erlaubt die Schwerkraft nichts anderes.

2.2.8. Another one bites the dust

Okay, unser Solarsystem hat seine grossen Himmelskörper bekommen. Es folgt die Generierung von "Staub" in einem Array. Dieser "Staub" wird später, wenn wir durch das All rasen, unser ständiger Begleiter sein. Ausserdem kommt er beim Kometenschweif zum Einsatz. Und er rotiert um alle grösseren Raumobjekte, gefangen von deren Gravitation.

Warum wir uns freiwillig unser Modell verdrecken? Weil es realistischer ist. Weil es gut ausschaut. Und weil der Staub in den Tiefen des Alls ein guter Orientierungspunkt ist, um (Eigen)Bewegung festzustellen.

Der erste "OGL_Planets"-Staub war gleichmässig verteilt. Das war mittels Zufallsgenerator leicht zu realisieren. Wirkte aber auf die Dauer öde.

So wurde etwas "Struktur" hineingearbeitet. Der Staub sollte mal dichter, mal lichter erscheinen. Da mir keine "Staub-Verteilungsformel" bekannt ist, bastelte ich mir etwas zusammen.

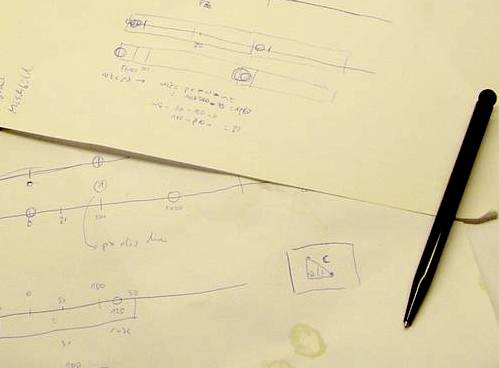

Der "Basis-Raum" des Staubs ist ein Quader von "_staub_dim" Seitenlänge (5000) Tkm. Er wird unterteilt in "_haufen_c" (100) Unterquader mit Kantenlänge "_haufen_dim" (500) Tkm. Die "Unter-Quader" werden zufällig mit Raum-Staub gefüllt und sind selbst zufällig im "Basis-Raum" verteilt. Um leere Raumbereiche zu vermeiden, wird jedes vierte Staubkorn über den gesamten Bereich "verstreut". Insgesamt werden so "_staub_c" (80.000) Staubkörner generiert. Deren Anzahl kann der Benutzer später on-the-fly bis auf null runter variieren. Da wird jede Putzfrau neidisch.

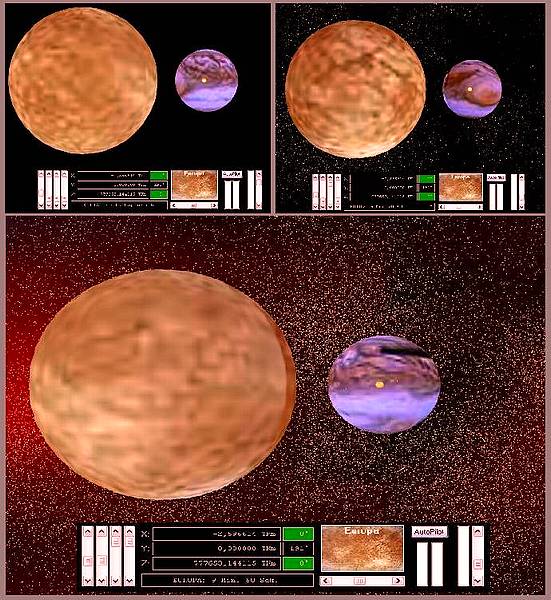

Delphi-Tutorials - OpenGL Planets - Dust in space
Raumstaub: Unser Raummodell ist nicht völlig leer. Es findet sich überall Staub, der sich wie hier im Bild zum Teil aufgrund seiner Eigengravitation örtlich verklumpt hat. Und dank dieses Staubs lassen sich Bewegungen im Raum oftmals überhaupt erst feststellen.

2.2.9. Asteroidenfelder

Zuletzt wird in der "initObjects"-Prozedur ein Array mit Asteroiden-Koordinaten angelegt. Ähnlich wie für die Staubpartikel. Asteroiden sind jedoch grösser und ihre Anzahl ist mit "_asteroid_c" (400) geringer. Einen "Verklumpungseffekt" gibt es hier nicht. Die Jungs und Mädels werden einfach per Zufall über ein Gebiet von "_asteroid_dim" (400) Tkm verteilt.

Das Asteroidenfeld befindet sich übrigens auf halber Strecke zwischen Mars und Jupiter. Der grösste Körper, der Zwergplanet Ceres, ist Teil des Objekt-Indexes von "OpenGL Planets" und lässt sich per Autopilot direkt ansteuern.

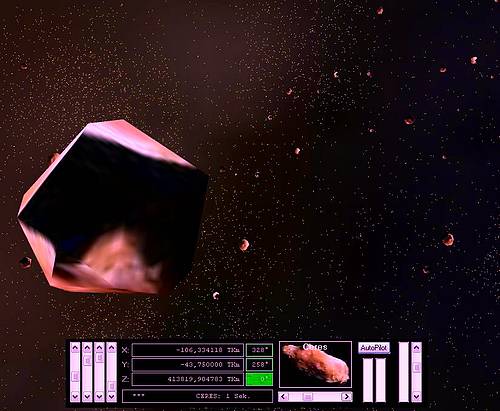

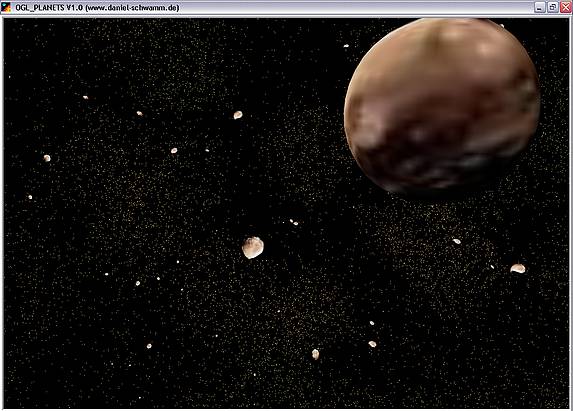

Delphi-Tutorials - OpenGL Planets - Asteroids in space - Ceres & Co.
Asteroiden: Zwischen Mars und Jupiter liegt ein gewaltiges Asteroidenfeld. Hier kann man Ceres und seinen zahlreichen Kumpel einen Besuch abstatten. Im Modell wurden jedoch nur lokal begrenzt einige Hundert Asteroiden aufgenommen.
Delphi-Tutorials - OpenGL Planets - The real Ceres
Ceres, fotografiert am 23. Januar 2004 mit dem Hubble-Weltraumteleskop: Ceres ist der grösste Brocken im Asteroidenfeld. Sie gehört mit 975 km Durchmesser bereits der Klasse der Zwergplaneten an (wie Pluto). In 'OpenGL Planets' ist sie als Navigationspunkt im Autopiloten enthalten, kann also direkt angeflogen werden.Quelle: Wikipedia

2.2.10. Hints als OGL-Killer

Alle Objekte wurden erzeugt, die "initObjects"-Prozedur ist abgearbeitet. Kehren wir zur aufrufenden Prozedur "FormCreate" zurück.

Hier wird als Nächstes das "OnShowHint"-Ereignis von TApplication auf "ApplicationShowHint" umgebogen.

Wir nutzen die Hint-Technik von Windows in gewohnter Weise. Durch obige "Zentralisierung" können wir aber auf einheitliche Weise darauf reagieren. Aufpoppende Hint-Fenster haben sich (bei mir) als OGL-Grafik-Killer erweisen. Kaum taucht eines auf, ruckelt das Modell.

Damit haben andere OGL-Programme ebenfalls zu kämpfen. Beispielsweise "Google Earth". Wobei auch hier die Leistungsfähigkeit der Grafikkarte keine unerhebliche Rolle zu spielen scheint.

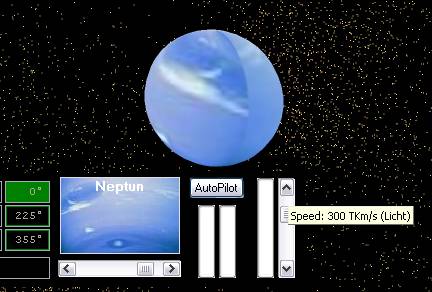

Delphi-Tutorials - OpenGL Planets - Information as hints
Informationen durch 'Hints': Die Technik der Hints, um Informationen zu liefern, ist anschaulich. Leider sind diese aufpoppenden Fenster aber auch echte OpenGL-Killer, die gehörig auf die Performance der Grafikausgabe schlagen.

Hier nun die zentralisierte "ApplicationShowHint"-Prozedur:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
//Hints abfangen, weil die die OpenGL-Grafiken bremsen
//Hint-Texte werden stattdessen im Ticker ausgegeben
procedure Thauptf.ApplicationShowHint(
  var HintStr:String;
  var CanShow:Boolean;
  var HintInfo:THintInfo
);
begin
  tickerhint:=hintstr;
  canshow:=false;
end;

Da passiert nicht viel. Wir retten den Hint-Text in "tickerhint" und sorgen mit "canshow:=false" dafür, dass der Hint nicht als Hint erscheint. Der Text taucht stattdessen als Laufschrift im Ticker-Band des Bordcomputers auf. Das stört OGL nicht - und sieht cooler aus.

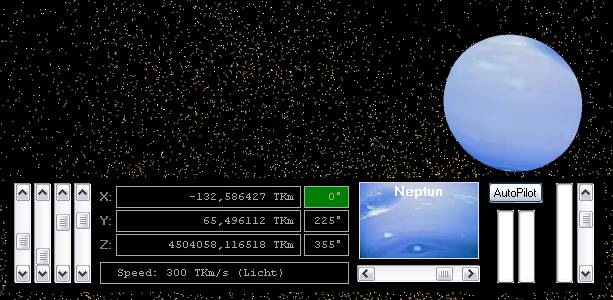

Delphi-Tutorials - OpenGL Planets - Information as scrolling text in bord cimputer
Informationen durch Laufbänder: Alle wichtigen Informationen werden in einem Laufband des Bordcomputers ausgegeben. Dadurch wird die OpenGL-Grafikausgabe nicht beeinträchtigt.

2.2.11. Tickt's noch richtig?

Die dafür verwendete "doTicker"-Prozedur, die ständig per Timer aufgerufen wird, sieht folgendermassen aus:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
00089
00090
00091
00092
00093
00094
00095
00096
00097
00098
00099
00100
00101
00102
00103
00104
00105
00106
00107
00108
00109
00110
//--------------------------------------------------
procedure thauptf.doticker;
const
  _l=35;

  function fill(s:string):string;
  var
    i,c:integer;
  begin
    i:=(_l-length(s)) div 2;
    for c:=0 to i-2 do s:=' '+s;
    while length(s)<_l do s:=s+' ';
    result:='|'+s;
  end;

var
  s,ss:string;
  r:integer;
  i,ii:int64;
  d:double;
begin
  if not cockpitp.visible then exit;

  if tickerhint<>'' then begin
    //Hint-Ereignis hat tickerhint gefüllt
    s:=' *** '+fill(tickerhint);
  end
  else begin
    r:=zielsb.Position;
    d:=distance(px,py,pz,obja[r].x,obja[r].y,obja[r].z);
    i:=trunc(d/speed);

    if taktt.tag=_ap_stop then begin
      if i=0 then begin
        s:='Direktflug möglich';
      end
      else begin
        s:='';
        ii:=i div (60*60*24*365);
        if ii>0 then begin
          s:=s+inttostr(ii)+' Jahre ';
          i:=i mod (60*60*24*365);
        end;

        ii:=i div (60*60*24);
        if ii>0 then begin
          s:=s+inttostr(ii)+' Tage ';
          i:=i mod (60*60*24);
        end;

        if pos('Jahre',s)=0 then begin
          ii:=i div (60*60);
          if ii>0 then begin
            s:=s+inttostr(ii)+' Std. ';
            i:=i mod (60*60);
          end;

          if pos('Tage',s)=0 then begin
            ii:=i div 60;
            if ii>0 then begin
              s:=s+inttostr(ii)+' Min. ';
              i:=i mod 60;
            end;

            if pos('Std.',s)=0 then begin
              if i>0 then s:=s+inttostr(i)+' Sek.';
            end;
          end;
        end;
      end;
      s:=
        ' *** '+
        fill(getspeedtxt)+
        ' *** '+
        fill(uppercase(obja[zielsb.Position].name)+': '+s);
    end

    else if taktt.tag=_ap_richtung  then s:='Ausrichtung'
    else if taktt.tag=_ap_direkt    then s:='Direktflug'
    else if taktt.tag=_ap_hmstart   then s:='Beschleunigung'
    else if taktt.tag=_ap_hmflug    then s:='Hyper-Move'
    else if taktt.tag=_ap_hmbremsen then s:='Abbremsung'
    else if taktt.tag=_ap_break     then s:='ABBRUCH';

    if pos('*',s)=0 then s:=' *** '+fill(uppercase(obja[zielsb.Position].name)+': '+s);
  end;

  ss:=s;
  s:=copy(s,ticker+1,_l);
  if length(s)<_l then s:=s+copy(ss,1,_l-length(s));

  if (s<>'')and(s[1]='|') then begin
    inc(tickerblink);
    if tickerblink>15 then begin
      tickerblink:=0;
      inc(ticker);
    end
    else begin
      s:=stringreplace(s,'|',' ',[rfreplaceall]);
      if tickerblink mod 2=0 then s:='';
      tickere.Text:=s;
    end;
  end
  else begin
    s:=stringreplace(s,'|',' ',[rfreplaceall]);
    tickere.Text:=s;
    inc(ticker);
    if ticker>length(ss)then ticker:=0;
  end;
end;

Zunächst wird geprüft, ob das Cockpit sichtbar ist. Falls nicht, sparen wir uns die Arbeit und verlassen die Prozedur wieder.

Als Nächstes prüfen wir, ob in "tickerhint" ein Hint-Text zur Ausgabe vorliegt. Normalerweise ist das nämlich nicht der Fall.

Der Hint-Text wird in modifizierter Form an die Variable "s" übergeben. Der Ticker-Zähler "ticker" hält fest, wo im String wir uns gerade befinden, also ab welchem Buchstaben mit der Ausgabe begonnen werden soll. Mit jedem "Taktschlag" wird auf den nächsten Buchstaben gewechselt. Dadurch läuft der komplette Text von rechts nach links durch "tickere".

Ist der (Hint-)Text vollständig zu sehen, was der Computer an einem bestimmten Startzeichen (eine Pipe "|") im String erkennt, bleibt das Band stehen. Der Text blinkt ein paar Mal (geregelt durch "tickerblink"). Dann läuft er weiter und verschwindet im linken Rand.

2.2.12. End of Hint

Ist der Text ganz durchgescrollt, fängt die Geschichte wieder von vorne an. Es sei denn, ein neues Hint-Ereignis wurde ausgelöst. Sind wir mit der Maus über der OGL-Grafikausgabe gelandet, wird der Hint-Text einfach geleert.

2.2.13. Zeit ist relativ

Nun schaltet "DoTicker" um und gibt Bordcomputer-Informationen aus. U.a. wird geprüft, ob Himmelskörper, die im Autopiloten ausgewählt wurden, per Direktflug erreichbar sind oder ob dafür ein Sprung durch den Hyperraum nötig ist. Oder es wird berechnet, wie lange ein Flug mit der aktuell gewählten Geschwindigkeitsstufe dauern würde. Anders als es die (bisherige) Physik erlaubt, vermag unser Raumschiff übrigens auch deutlich schneller zu fliegen als "nur" mit Lichtgeschwindigkeit.

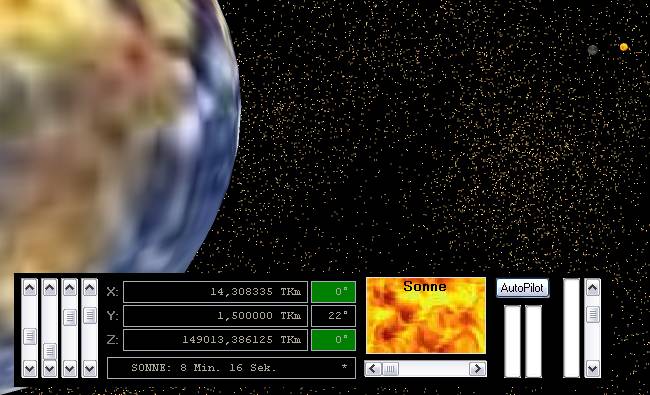

Delphi-Tutorials - OpenGL Planets - Travel time from Earth to Sun with speed of light
Zeit für die Strecke Erde-Sonne mit Lichtgeschwindigkeit: Laut Bordcomputer fliegen wir mit Lichtgeschwindigkeit (300.000 km/s). Die Strecke Erde-Sonne ist demnach in etwas mehr als acht Minuten zu bewältigen. Oben rechts kann man übrigens den Mond und die anvisierte Sonne erkennen.
Delphi-Tutorials - OpenGL Planets - Travel time from Earth to Sun with speed of walking
Zeit für die Strecke Erde-Sonne mit 'Spaziergeschwindigkeit': Nun fliegen wir mit 1 km/h, was in etwa der Geschwindigkeit beim Spazierengehen entspricht. Bei diesem eher gemächlichen Tempo wären wir bis zur Sonne laut Bordcomputer runde 4725 Jahre lang unterwegs. Vorausgesetzt natürlich wir laufen durch und machen niemals Pausen ...

2.2.14. Autopilot in Phase

Die dritte Variante der Anziege ist für den Autopiloten reserviert. Wird ein Ziel per Autopilot angeflogen, werden mehrere Schritte abgearbeitet. Die Ausrichtung des Raumschiffs muss vorgenommen werden. Es gibt eine Beschleunigungsphase. Eventuell kommt es zum Sprung durch den Hyperspace. Abgebremst werden muss am Schluss natürlich auch noch. Der Bordcomputer zeigt stets an, in welcher Phase wir uns befinden.

2.3. Programm-Ablauf

2.3.1. "Carpe diem" - nutze den Tag!

Wieder zurück in "FormCreate" fangen wir das "OnIdle"-Ereignis von "TApplication" ab. Wann immer es ausgelöst wird, soll ein "Idle-Handler" aufgerufen werden:

00001
00002
00003
00004
00005
00006
// wenn CPU Zeit hat, wird diese Funktion aufgerufen
procedure Thauptf.IdleHandler(Sender: TObject; var Done: Boolean);
begin
  draw_scene;
  done:=false;
end;

Im Wesentlichen wird hier nur "draw_scene" aufgerufen. In dieser Prozedur wird das Modell neu gerendert und zur Anzeige gebracht. Und das so oft wie möglich. Da ist also permanente Action angesagt. Aber wir befinden uns ja auch im Weltall, d.h. über den Wolken. Und da ist bekanntlich keine freie Minute mehr für einen drin ...

Quatsch! Richtiger Sänger, nämlich Reinhard Mey, aber zwei Titel von ihm vermengt. Brrr! Es ist Sonntag, ich hatte gerade eine Mütze voll Schlaf und bin wohl noch nicht ganz wach. Sorry Reinhard ...

Delphi-Tutorials - OpenGL Planets - German singer Reinard Mey in outer space
Sänger Reinhard Mey im Weltall: Nein, der gute Mann hat nichts, aber auch rein gar nichts mit 'OGL_Planets' zu tun. Sucht also nicht nach ihm! Ihr würdet ihn nicht finden ...

2.3.2. Auf die Plätze, fertig, los!

Und wieder zurück in "FormCreate". Dort bringt uns als nächster Schritt "pos_home" auf eine fix definierte Startposition im Modell.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
//zurück zum Ursprung ------------------
procedure thauptf.pos_home;
begin
  px:=0;py:=0;pz:=_erde_z;
  rotx:=0;roty:=0;rotz:=0;
end;

//springe zur letzten Speicherposition
procedure thauptf.pos_load;
begin
  dosound(_snd_teleport,false);
  px:=sv_x;py:=sv_y;pz:=sv_z;
  rotx:=sv_rx;roty:=sv_ry;rotz:=sv_rz;
  sleep(1000);
end;

//merke aktuelle Raumposition-------------
procedure thauptf.pos_save;
begin
  dosound(_snd_teleport,false);
  sv_x:=px;sv_y:=py;sv_z:=pz;
  sv_rx:=rotx;sv_ry:=roty;sv_rz:=rotz;
  sleep(1000);
end;

Heimathafen ist, wie sollte es anders sein, unser schöner Blauer Planet. Und zwar exakt in dessen Mitte. Wen das stört, der kann an den "px", "py" und "pz"-Werten schrauben. Der Eintrag "px:=10;" würde uns z.B. 10.000 km über dem Zentrum schweben lassen. Da die Erde einen Radius von 6.400 km hat, befänden wir uns dann ca. 3.600 km über dem Nordpol.

"pos_home" ist mit der Leertaste verknüpft; ein Druck darauf und wir transferieren das Raumschiff in seinen Heimathafen zurück.

Alternativ lassen sich mit "S" und "L" die Prozeduren "pos_save" und "pos_load" aufrufen. Das speichert die aktuelle Position im Raum bzw. lädt die zuletzt gespeicherten Koordinaten.

Mh ... eine nette Idee wäre, statt "sv_x", "sc_y", "sv_z" als Einzelwerte zu deklarieren, Arrays zu verwenden. Dann könnte man z.B. die F-Tasten verwenden, um sich mehrere Positionen im Solarsystem zu merken. War aber zu faul, dies zu realisieren.

2.3.3. Schiebung im Cockpit

Weil wir schon am Ändern von Positionen sind: In "FormCreate" werden nun die "OnChange"-Ereignisse der Cockpit-Schieberegler aufgerufen. Das bewirkt Folgendes:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
//----------------------------------------------------------------------
procedure Thauptf.brennweitesbChange(Sender: TObject);
var
  r:integer;
begin
  r:=180-brennweitesb.position;
  brennweitesb.Hint:='Brennweite: '+inttostr(r)+' Grad';
  brennweitesb.showhint:=true;
  brennweitesb.tag:=r;
  activecontrol:=nil;
  formresize(sender);
end;

procedure Thauptf.allsbChange(Sender: TObject);
var
  r:integer;
begin
  r:=9-allsb.position;
  if r=0 then allsb.Hint:='Kein Hintergrund'
         else allsb.Hint:='Hintergrund tx_all'+inttostr(9-allsb.position)+'.jpg';
  allsb.showhint:=true;
  activecontrol:=nil;
end;

procedure Thauptf.staubcsbChange(Sender: TObject);
var
  r:integer;
begin
  r:=100-staubcsb.position;
  r:=(_staub_c*r) div 100;
  staubcsb.Hint:='Raum-Staub: '+inttostr(r);
  staubcsb.showhint:=true;
  staubcsb.Tag:=r;
  activecontrol:=nil;
end;

procedure Thauptf.rotstaubcsbChange(Sender: TObject);
var
  r:integer;
begin
  r:=100-rotstaubcsb.position;
  r:=(_staub_c*r) div 100;
  rotstaubcsb.Hint:='Rotationsstaub: '+inttostr(r);
  rotstaubcsb.showhint:=true;
  rotstaubcsb.Tag:=r;
  activecontrol:=nil;
end;

function thauptf.getspeedtxt:string;
var
  s:string;
begin
  if      speedsb.Position=9 then begin s:='Laufen';  speed:=0.000001;end
  else if speedsb.Position=8 then begin s:='Schall';  speed:=0.000340;end
  else if speedsb.Position=7 then begin s:='Saturn V';speed:=0.011000;end
  else if speedsb.Position=6 then begin s:='Komet';   speed:=0.042000;end
  else if speedsb.Position=5 then begin s:='Plasma';  speed:=2.400000;end
  else if speedsb.Position=4 then begin s:='';        speed:=50;end
  else if speedsb.Position=3 then begin s:='';        speed:=150;end
  else if speedsb.Position=2 then begin s:='Licht';   speed:=300;end
  else if speedsb.Position=1 then begin s:='Warp';    speed:=1000;end
  else                            begin s:='Wurmloch';speed:=100000;end;
  if s<>'' then s:='('+s+')';
  result:='Speed: '+f2s_cut(speed)+' '+_einheit+'/s '+s;
end;

procedure Thauptf.speedsbChange(Sender: TObject);
begin
  speedsb.showhint:=false;
  speedsb.hint:=getspeedtxt;
  speedsb.showhint:=true;
  activecontrol:=nil;
end;

procedure Thauptf.zielsbChange(Sender: TObject);
var
  r:integer;
begin
  r:=zielsb.Position;
  if r<ord(_mond)then ziell.Font.Color:=clblack
                 else ziell.Font.Color:=clwhite;
  ziell.caption:=obja[r].name;
  try
    zielimg.picture.LoadFromFile(homedir+'tx_'+obja[r].name+'.jpg');
  except
  end;
  activecontrol:=nil;
end;

2.3.4. Tunnelblick und Fisheye

Der Schieberegler für die Brennweite beeinflusst unser Sichtfeld. Das ist sozusagen der eingebaute "Ich-habe-mir-Drogen-eingeworfen-Wow!-Ist-das-alles-bunt-hier"-Simulator der Schwammschen Sternenflotte. Wohl auch einer der Gründe dafür, dass sie so beliebt ist.

Bei niedriger Brennweiten wird alles gestaucht, d.h., alle Objekte erscheinen näher. Man hat den Teleskopblick. Dann kann man z.B. die Sonne vom Saturn aus noch sehen. Aber Vorsicht! Fliegen ist jetzt gefährlich. Objekte in der Ferne sieht man zwar, die in unmittelbarer Nähe dagegen nicht. Aber was soll's? "OGL_Planets" kennt ja keine Collision-Detection ...

Umgedreht bedeuten grosse Brennweiten, dass sich das Sichtfeld weitet. Das gibt Überblick bis in die Ecken rein. Die volle Dröhnung sozusagen, den totalen Input. Nummer Fünf hätte, wenn er denn hier leben würde, seine Freude daran.

Moment mal ... Eben merke ich selbst, dass ich Schwachsinn absondere. Zunächst mal werden Brennweiten in Millimetern angegeben, nicht in Grad. Das trifft nur auf den Sichtwinkel zu. Ausserdem zeigt jeder Blick auf eine Kamera, dass hohe Brennweiten Teleskop und niedrige Brennweiten Weitwinkel bedeuten. Alles ist gerade falsch herum definiert.

Arg! Bei meiner Schusseligkeit überrascht es mich echt immer wieder, dass ich überhaupt so etwas wie 'OpenGL Planets' auf die Reihe bekomme.

Pah! Das ist mir jetzt wurst! In meiner Welt mache ich die Regeln!

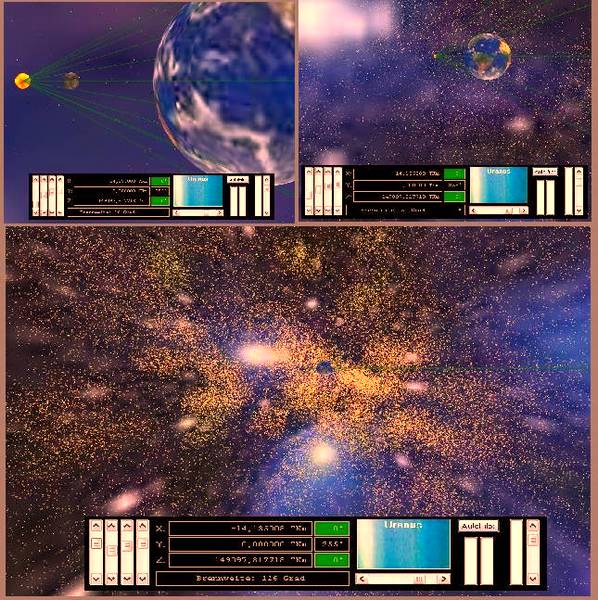

Delphi-Tutorials - OpenGL Planets - Focal distance - from telescope to fish eye
Variable Brennweiten: Ohne die Position im Raum zu ändern, sieht man durch Änderung der Brennweite einmal weniger und einmal mehr von der Umwelt. Oben links haben wir Teleskopblick, oben rechts Normalsicht ('50 Schwamm-Grad') und unten die totale Fisheye-Perspektive.

2.3.5. Nimm die Staubkörner aufs Korn

Die Konzentration von normalem Raum-Staub und von Rotationsstaub kann über zwei Schieberegel im Cockpit gesondert variiert werden.

Gearbeitet wird stets mit dem gleichen Raum-Staub-Array, das wir in "initObjects" gefüllt haben. Es wird nur die Obergrenze geändert, die festlegt, wie viele der 80.000 Staubpartikel jeweils angezeigt werden sollen.

Ursprünglich hatte ich das Staub-Array jedes Mal neu erzeugt. Das kostete aber Zeit und änderte das "Staubbild" sprunghaft, bedingt durch die neuen Zufallswerte. So brauchen wir zwar etwas mehr Speicherplatz, die Übergänge sind aber viel fliessender. Ganz so, als würde man sich einfach eine schärfere Brille anziehen.

Delphi-Tutorials - OpenGL Planets - Different modes of dust ins space
Variabler Staub: Wir befinden uns beim Mond Europa. Im Hintergrund ist der gewaltige Jupiter zu erkennen. Oben links ist das All noch keimfrei, oben rechts ist Raumstaub dazu gekommen, und unten zusätzlich auch noch Rotationsstaub. Da schwirrt uns ein Haufen Zeugs um die Ohren.

2.3.6. Am Dirigentenpult

Und noch einmal in "FormCreate" zurück. Wir machen jetzt den "Zeitgeber" scharf, den "Taktschlag" unseres Universums. Der TTimer "taktt" feuert alle 50 Millisekunden sein "OnTimer"-Ereignis ab. Sämtliche Synchronisationsprozesse in "OGL_Planets" laufen darüber ab. Weitere Timer sind daher nicht nötig.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
00089
00090
00091
00092
00093
00094
00095
00096
00097
00098
00099
00100
00101
00102
00103
00104
00105
00106
00107
00108
00109
00110
00111
00112
00113
00114
00115
00116
00117
00118
00119
00120
00121
00122
00123
00124
00125
00126
00127
00128
00129
00130
00131
00132
00133
00134
00135
00136
00137
00138
00139
00140
00141
00142
00143
procedure Thauptf.takttTimer(Sender: TObject);

  function getflugstep:double;
  begin
    result:=speed/speedpb.max;
    result:=2*taktt.interval/1000*result;
    result:=speedpb.position*result;
  end;

var
  w,d:double;
  r,schiefe:integer;
  pstep:double;
begin
  inc(taktc);if taktc>360 then taktc:=0;
  rott:=getangle(rott-0.5);

  doticker;

  if taktt.tag=_ap_stop then begin

    if speedok and(speedpb.Position=0) then begin
      dosound(_snd_start,true);
    end;
    if speedok and(speedpb.Position=speedpb.max) then begin
      dosound(_snd_slow,true);
    end;
    if not speedok and(speedpb.Position>0) then begin
      dosound(_snd_bremsen,false);
    end;

    if speedok then begin
      speedpb.Position:=speedpb.Position+1;
    end
    else begin
      speedpb.Position:=speedpb.Position-1;
    end;

    if speedpb.Position=0 then begin
      dosound(_snd_stop,false);
    end;

    if speedshiftok then begin
      pstep:=speedpb.position*_rstep/speedpb.max;
      if speedkey=vk_up then begin
        rotx:=getangle(rotx-pstep);
      end
      else if speedkey=vk_down then begin
        rotx:=getangle(rotx+pstep);
      end
      else if speedkey=vk_left then begin
        rotz:=getangle(rotz-pstep);
      end
      else if speedkey=vk_right then begin
        rotz:=getangle(rotz+pstep);
      end;
    end
    else if speedkey=vk_up then begin
      pstep:=getflugstep;
      px:=px-sin(roty*_piover180)*pstep;
      pz:=pz-cos(roty*_piover180)*pstep;
    end
    else if speedkey=vk_down then begin
      pstep:=getflugstep;
      px:=px+sin(roty*_piover180)*pstep;
      pz:=pz+cos(roty*_piover180)*pstep;
    end
    else if speedkey=vk_left then begin
      pstep:=speedpb.position*_rstep/speedpb.max;
      roty:=getangle(roty+pstep);
    end
    else if speedkey=vk_right then begin
      pstep:=speedpb.position*_rstep/speedpb.max;
      roty:=getangle(roty-pstep);
    end
    else if speedkey=vk_prior then begin
      pstep:=getflugstep;
      py:=py+pstep;
    end
    else if speedkey=vk_next then begin
      pstep:=getflugstep;
      py:=py-pstep;
    end;

    speedok:=false;
    draw_scene;

    exit;
  end;

  //Autopilot-Flug-Modus
  case taktt.Tag of
    _ap_stop     : ;
    _ap_richtung : ap_richtung;
    _ap_direkt   : ap_direkt;
    _ap_hmstart  : ap_hmstart;
    _ap_hmflug   : ap_hmflug;
    _ap_hmbremsen: ap_hmbremsen;
    _ap_break    : ap_break;
    _ap_ende     : ap_ende;
  end;

  if(taktt.Tag=_ap_hmstart)or(taktt.Tag=_ap_hmflug)then begin
    //Autopilot und Spot aktiv

    //Spot genau in Mitte?
    schiefe:=round(rotz);
    if(schiefe=0)or(schiefe=360)then begin
      //Neuinitialisierung eines Fehlerterms
      if random(2)=1 then d:=1 else d:=-1;
      rotz:=getangle(1*d*_rstep/2);
    end;

    if rotz<180 then begin
      //Ebene links unten
      w:=rotz;
      d:=-1
    end
    else begin
      //Ebene rechts unten
      w:=360-rotz;
      d:=1;
    end;

    //variiere Spot-Tempo in gegebener Richtung
    d:=(random(10)+1)*w*d/200;
    ap_spotx:=ap_spotx+d;

    //Fehler zu gross?
    if abs(ap_spotx)>2 then begin
      //Autopilot abbrechen
      ap_steps:=_ap_break_steps;
      taktt.tag:=_ap_break;
      for r:=20 to 30 do begin
        windows.Beep(r*2,r div 5);
      end;
    end
    else if abs(ap_spotx)>1 then begin
      //Warnung
      windows.Beep(100,100 div 5);
    end;
  end;
end;

Bei jedem Taktschlag ändern sich zwei globale Zähler, "taktc" und "rott". Beide bewegen sich im Interval 0-360 (Grad). "taktc" kommt beim Hyper-Move und dem Kometen-Staub zum Einsatz. Über "rott" lassen wir in "draw_scene" die Planeten um ihre eigene Achse rotieren.

Anschliessend rufen wir "doTicker" auf. Die Prozedur kennen wir ja schon.

2.4. Steuerung

2.4.1. Wie wir uns durch das All bewegen ...

Wir prüfen weiter, ob "taktt.tag=_ap_stop" gilt. Wenn ja, ist der Autopilot nicht aktiv und das Raumschiff kann über Tastatur gesteuert werden. Die Tasten für Flug- und Richtungsänderungen modifizieren globale Variablen, die hier erst interpretiert werden.

Wird etwa die "Cursor hoch"-Taste dauerhaft gedrückt, hat die Globale "speedok" den Wert "TRUE". Das wiederum bewirkt, dass sich die Position der TProgressBar "speedpb" bei jedem Taktschlag so lange erhöht - und damit die Fluggeschwindigkeit unseres Raumschiffs -, bis sie ihr Maximum erreicht hat. Wird die "Cursor hoch"-Taste losgelassen, ändert sich "speedok" auf "FALSE". Die Folge ist, dass die "speedpb" absteigende Werte annimmt, das Raumschiff wird allmählich langsamer, bis es schliesslich stillsteht.

2.4.2. ... und warum das eigentlich falsch ist

Mh ... natürlicher wäre es für ein Weltraum-Fluggerät ja gewesen, keine Bremsphase einzubauen. Einmal beschleunigt flöge es, bis es durch eine gegenläufige Beschleunigung wieder abgebremst würde. Bei der Rotations das Gleiche - einmal angestossen, dreht es sich, dreht es sich, dreht es sich.

Tja, zu spät dran gedacht, der Zug ist abgefahren.

2.4.3. Sekunden sollten Sekunden sein

Ein Lob hat die Steuerung allerdings verdient: Die Änderung der Positionsvariablen in Flugrichtung ist systemunabhängig. Der Universums-Takt arbeitet nämlich auf allen Rechnern mit dem gleichen Tempo. So können Flugsekunden mittels "getflugstep()" umgerechnet werden, sodass sie "wirklich" eine Sekunde lang sind. Egal, wie schnell die Tastatur reagiert, wie rasch die Szenerie gerendert wird oder wie oft und fest "Cursor hoch" gedrückt wird, die angegebene Maximal-Geschwindigkeit bleibt davon unbeeinflusst.

2.4.4. Spielen mit dem Hyper-Move-Spot

Der zweite Teil des Taktgebers kommt zum Einsatz, wann immer der Autopilot aktiv ist. Über "taktt.tag" erfahren wir, in welcher Phase er sich gerade befindet.

Befinden wir uns im Hyper-Move-Modus, dann wird jetzt die Position des "Spots" zufällig variiert. Der "Spot" befindet sich idealerweise in der Mitte eines "grünen Bereichs". Der kleine Fiesling neigt aber dazu, in den "roten Bereich" zu wandern. Gelingt ihm das, hat das üble Folgen: Der Autopilot bricht ab - und unser Raumschiff schiesst unsanft aus dem Hyper-Move-Tunnel heraus.

Aufgabe des Piloten ist es also, durch geschickte Links-Rechts-Steuerungen während des Hyper-Moves den "Spot" möglichst in der Mitte des grünen Bereichs zu halten. Dabei werden auch schon kleine Abweichungen bestraft: Sie erhöhen eine Art "Strafkonto", dessen Wert in die Flugvariablen derart einfliesst, sodass das Ziel nicht mehr mit 100%iger Genauigkeit getroffen wird; manchmal rauscht man so leicht ein paar Hunderttausend Kilometer am anvisierten Planeten vorbei.

Delphi-Tutorials - OpenGL Planets - Playing with the hyper move spot during our journey
Spiel mit dem 'Spot' während eines Hyper-Move-Fluges: Im linken Bild befindet sich der 'Spot', so wie es sich gehört, innerhalb des grünen Bereichs. Rechts dagegen sieht es gar nicht gut für uns aus - gleich fallen wir aus dem Hyper-Move-Tunnel.

Anfänger fallen oft aus dem Hyperspace. Fortgeschrittene kommen zwar meistens durch, verfehlen durch ihr angesammeltes Strafkonto durch leichte Fehlsteuerungen ihr Ziel aber dennoch. Gute Piloten dagegen schaffen es sogar bis in den Zielplaneten hinein!

Exakt in der Mitte bin ich selbst ja noch nie gelandet. Vermutlich ist das gar nicht möglich (Hey, ich hab es programmiert. Sollte ich da so etwas nicht wissen?). Es sei denn, der Zufallsgenerator spuckt zufällig eine Serie von ausschliesslich Null-Werten aus. Das aber wäre kein Können, sondern Zufall.

2.5. FormCreate hat ausgedient

Ein letztes Mal kehren wir zur "FormCreate"-Prozedur zurück. Dort bleibt noch ein einziger wichtiger Job zu tun, nämlich die Ausgabeform zu maximieren. Das wiederum löst das "FormResize"-Ereignis aus:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
procedure Thauptf.FormResize(Sender: TObject);
var
  v:double;
begin
  //Hilfefenster zentrieren
  helpm.width:=hauptp.width div 2;
  helpm.height:=hauptp.height-hauptp.height div 3;
  helpm.Left:=(hauptp.width-helpm.Width)div 2;
  helpm.top:=(hauptp.height-helpm.height)div 2-40;

  //Cockpit zentrieren
  cockpitp.Left:=(hauptp.width-cockpitp.Width)div 2;
  cockpitp.top:=(hauptp.height-cockpitp.height)-10;

  //OpenGL-Adaptionen
  glViewport(0,0,hauptp.ClientWidth,hauptp.ClientHeight);
  glMatrixMode(GL_PROJECTION);
  glLoadIdentity;
  v:=hauptp.ClientWidth/hauptp.ClientHeight;
  gluPerspective(brennweitesb.tag,v,_NearClipping,_FarClipping);
  glMatrixMode(GL_MODELVIEW);
  Draw_Scene;
end;

Hier werden ein paar Delphi-Komponenten auf dem Bildschirm zurechtgerückt. Und über den OGL-Befehl "gluPerspective" neben der Brennweite auch angegeben, ab welcher Entfernung Objekte im Modell zu sehen sind ("_NearClipping") bzw. ab wann sie nicht mehr zu sehen sind ("_FarClipping").

Weiter oben hatte ich schon erwähnt, dass ich mit diesen Werten Probleme hatte, da leider so etwas wie "von null bis Unendlich" in OpenGL technisch nicht möglich zu sein scheint.

2.5.1. Aus der Nähe betrachtet

Die Konstante "_NearClipping" bekommt den Wert "1". Im Modell bedeutet dies, dass Objekte erst dann sichtbar werden, wenn man mindestens 1.000 km von ihnen entfernt ist. Nähert man sich ihn weiter, werden sie transparent, verschwinden also einfach. Wir sind also gezwungen, alle wichtigen Objekte mindestens 1000 km gross zu machen. Bedingt dadurch entsprechen einige Himmelsobjekte nicht ihren wahren Ausmassen. Dazu gehören die Asteroiden genauso wie eine Reihe von Monden, die in der Wirklichkeit kleiner sind.

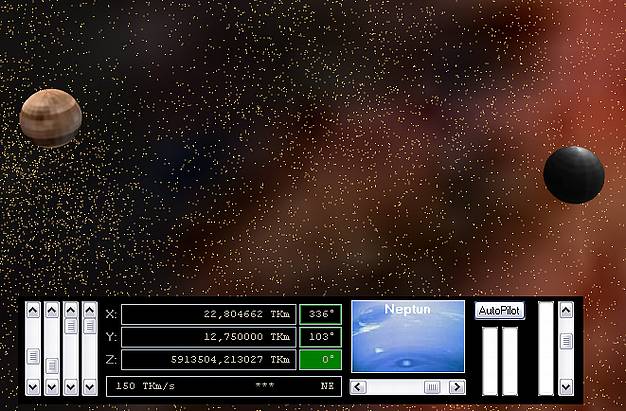

Delphi-Tutorials - OpenGL Planets - The moon from Pluto, Charon, is shown bigger as in real life
Charon künstlich vergrössert: Aufgrund technischer Gegebenheiten musste der Mond von Pluto, Charon, grösser dargestellt werden, als er tatsächlich ist. Ansonsten würde er nämlich beim Näherkommen einfach verschwinden. Im wirklichen Leben würde er etwa gerade einmal halb so gross wie der Pluto erscheinen (was für einen Mond allerdings immer noch ziemlich gross ist im Vergleich zu seinem Planeten).

2.5.2. Weit, weit weg und nichts dahinter

Im Weltall kann man praktisch unendlich weit sehen. Daher hat "_FarClipping" den Wert "-1" erhalten. Negative Werte sind hier eigentlich nicht erlaubt, aber meine OGL-Version schluckt es klaglos. Mh ... ein Wert von z.B. "10*_pluto_z" wäre allerdings exakter gewesen.

2.5.3. Krude Bit-Mathematik

Die Clipping-Werte beeinflussen offenbar den Tiefenpuffer, der ja prüfen soll, welche Objekte vor welchen anderen Objekten in Sichtrichtung liegen. In "OGL_Planets" haben sich damit so manche Probleme ergeben (siehe Abschnitt "Tiefergehende Probleme").

Im Web fand ich bei http://www.opengl.org folgende Formel zu den Bits des Tiefenpuffers bei gegebenen Clipping-Werten:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
Es sei:

_pluto_z      = 5913520;
_NearClipping = 1;
_FarClipping  = 10*_pluto_z;

Dann gilt:

  lost_bits := log2(_FarClipping/_NearClipping);

  'roughly log2(_FarClipping/_NearClipping) bits of depth buffer precision are lost'

Bei mir ergibt das:  lost_bits = log2(59135200) =7,77 ~ 8

Doch was sagt das aus?

Mh ... mal angenommen, der Tiefenpuffer hat 16 Bits. Dann blieben 16 - 8 = 8 Bits "Präzision" übrig. Damit kann man bekanntlich einen Wertebereich von 0-255 abdecken. Heisst das, dass man über den Tiefentest bei zwei Objekten, die mehr als 255 "Einheiten" voneinander entfernt sind, nicht mehr entscheiden kann, wer auf der z-Achse vor dem anderen liegt?

Bei 24 bit Tiefenpuffer stünden 16 Bits "Präzision" zur Verfügung. Das ergibt einen Wertebereich von immerhin 0 bis 65535 "Einheiten".

Aber egal, beide Varianten passen bei "OGL_Planets" nicht so recht. Die ersten Transparenz-Effekte sieht man z.B. bei der Sonne ab einem Abstand von 3.500 "Einheiten". Das liegt weder in der Nähe des 255er- noch des 65535er-Grenzwertes ...

Da soll nun einer schlau daraus werden.

2.6. Aktion und Reaktion

Vergessen wir den Ärger mit dem Tiefenpuffer. Freuen wir uns lieber, dass die "FormCreate"-Prozedur endlich abgearbeitet ist. "OGL_Planets" ist nun bereit, sichtbare Ergebnisse auf dem Bildschirm auszuwerfen. Nötig ist dazu nur ein wenig Idle-Time der CPU oder ein universaler Taktschlag von "taktt" ...

... es sei denn, der Benutzer ist schneller und drückt vorher eine beliebige Taste. Dann wird nämlich erst folgende Prozedur abgearbeitet:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
//------------------------------------------------------------------------
procedure Thauptf.FormKeyDown(Sender: TObject; var Key: Word;
  Shift: TShiftState);
var
  i:integer;
begin
  speedok:=false;

  //Autopilot aktiv?
  if taktt.tag<>_ap_stop then begin
    //ja: Tastatur aktiv?
    if
      (taktt.tag<>_ap_richtung)and
      (taktt.tag<>_ap_hmbremsen)
    then begin
      if key=vk_right then begin
        rotz:=getangle(rotz-_rstep);
      end
      else if key=vk_left then begin
        rotz:=getangle(rotz+_rstep);
      end;
    end;
    exit;
  end;

  //Shift gedrückt?
  speedshiftok:=(ssctrl in shift);

  //irgendeine Steuertaste gedrückt?
  if
    (key=vk_right)or(key=vk_left)or
    (key=vk_prior)or(key=vk_next)or
    (key=vk_up)or(key=vk_down)
  then begin
    speedok:=true;
    if speedpb.position=0 then speedkey:=key
    else if speedkey<>key then speedok:=false;
    exit;
  end;

  //Tempoauswahl per 0-9
  if(key>=ord('0'))and(key<=ord('9'))then begin
    i:=key-ord('0');
    if i=0 then i:=9 else dec(i);
    speedsb.position:=speedsb.max-i;
  end

  //Tempoauswahl mit + und -
  else if key=107 then begin //+
    speedsb.position:=speedsb.Position-1;
    speedsbChange(Sender);
  end
  else if key=109 then begin //-
    speedsb.position:=speedsb.Position+1;
    speedsbChange(Sender);
  end

  //Sonstiges
  else if key=vk_space then pos_home
  else if key=ord('L') then pos_load
  else if key=ord('S') then pos_save

  else if key=ord('M') then soundok:=not soundok
  else if key=ord('T') then titelok:=not titelok
  else if key=ord('H') then helpm.Visible:=not helpm.Visible
  else if key=ord('C') then cockpitp.Visible:=not cockpitp.Visible
  else if key=ord('O') then leitstrahlok:=not leitstrahlok
  else if key=ord('V') then visierok:=not visierok

  else if key=vk_escape then close;
end;

Zu Beginn wird geprüft, ob der Autopilot aktiv ist. Wenn ja, wird geprüft, ob das Raumschiff gerade auf sein Ziel ausgerichtet ("_ap_richtung") oder abgebremst ("_ap_hmbremsen") wird. In diesen Fällen werden Tastatureingaben ignoriert. Ansonsten werden "Cursor links"- und "Cursor rechts"-Ereignisse abgefragt, da diese unseren Flug durch den Hyperraum steuern.

Sei der Autopilot nicht aktiv. Dann wird geprüft, ob eine Taste gedrückt wurde, die eine Positionsänderung des Raumschiffs bewirkt. Wenn ja, werden die passenden globalen Variablen modifiziert. Wir wir bereits gesehen haben, beeinflusst das wiederum den Steuerungsmechanismus in "takttTimer". Anschliessend wird die Prozedur verlassen.

Wurde keine Steuertaste gedrückt, bleibt zu prüfen, ob eine der anderen, im Hilfeschirm beschriebenen Tasten betätigt wurde. Die Taste "H" bringt uns zur Erde zurück, "C" schaltet das Cockpit an bzw. aus, "S" speichert die aktuelle Position auf Platte usw.

2.7. Grafik-Ausgabe - jetzt wird es bunt hier!

2.7.1. Rendering

Kaum hat die CPU "Freizeit", wird über das "OnIdle"-Ereignis die Prozedur "draw_scene" aufgerufen (siehe Abschnitt "'Carpe diem' - nutze den Tag!"). Hier endlich nimmt unser Universum Gestalt an:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
//------------------------------------------------------------------
procedure thauptf.draw_scene;

  procedure wrrot(ed:tedit;rot:integer);
  var
    s:string;
  begin
    if rot mod 90=0 then ed.Color:=clgreen
                    else ed.color:=clblack;
    s:=inttostr(rot);
    while length(s)<4 do s:=' '+s;
    ed.Text:=s+'°';
  end;

  procedure wrp(ed:tedit;p:double);
  var
    s:string;
  begin
    s:=f2s(p)+' '+_einheit;
    while length(s)<25 do s:=' '+s;
    ed.Text:=s;
  end;

begin
  //Bildpuffer komplett löschen
  glClear(GL_COLOR_BUFFER_BIT OR GL_DEPTH_BUFFER_BIT);
  glLoadIdentity;

  //Drehung um x/y/z-Achsen
  glRotatef(360-rotx,1.0,0,0);
  glRotatef(360-roty,0,1.0,0);
  glRotatef(360-rotz,0,0,1.0);
  if cockpitp.visible then begin
    wrrot(rotxe,trunc(rotx));
    wrrot(rotye,trunc(roty));
    wrrot(rotze,trunc(rotz));
  end;

  //aktuelle Position im Raum
  glTranslatef(-px,-py,-pz);
  if cockpitp.visible then begin
    wrp(pxe,px);
    wrp(pye,py);
    wrp(pze,pz);
  end;

  draw_all;
  draw_leitstrahl;
  draw_planets;
  draw_staub;
  draw_hypermove;
  draw_fadenkreuz;
  SwapBuffers(DC);
end;

Zuerst wird der Bild- und Tiefenpuffer gelöscht. Der virtuelle OGL-Zeichenstift wird über "glLoadIdentity" in den Ursprungs-Zustand gebracht.

Danach rotiert und verschiebt sich das Modell zur aktuellen Position. Die zugehörigen Werte stehen in den globalen Variablen für die Rotation "rotx", "roty" und "rotz", sowie den globalen Variablen für die Position "px", "py" und "pz". Sie werden im Cockpit in formatierter Weise ausgegeben.

Anschliessend werden diverse "draw_"-Prozeduren aufgerufen, die wir uns gleich ansehen werden.

Zuletzt wird die ganze Szenerie mittels "SwapBuffer" auf den Bildschirm angezeigt.

2.7.2. Malen am Rande des Universums

Wie bereits beschrieben, wird unser Solarsystem von einer "All-Blase" umschlossen. Gerendert wird diese Sphäre über die Prozedur "draw_all":

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
//all-------------------------------------------------
procedure thauptf.draw_all;
var
  b:byte;
begin
  //hole aktive All-Signatur
  b:=9-allsb.position;if b=0 then exit;
  glPushMatrix();
    //Tiefentest für All-Blase aus, da sonst sonne transparent
    //(vermutlich wird 24-bit-Bereich des Tiefenpuffers überschritten)
    gldisable(GL_DEPTH_TEST);

    glTranslatef(obja[b].x,obja[b].y,obja[b].z);
    glRotatef(90,1,0,0);
    glEnable(GL_TEXTURE_2D);
    glBindTexture(GL_TEXTURE_2D,obja[b].tx);
    gluSphere(obja[b].p,3*_pluto_z,20,20);
    glDisable(GL_TEXTURE_2D);

    //tiefentest wieder aktiv
    glenable(GL_DEPTH_TEST);
  glPopMatrix();
end;

Die Nummer der aktiven "All-Blase" ergibt sich aus "9" minus der Position der ScrollBar "allsb". Dadurch wird der Zahlenbereich von 0 bis 9 bzw. der definierte Index-Bereich "_all0" bis "_all9" abgedeckt. Insgesamt können also 10 verschiedene Hintergründe ausgewählt werden, wobei eine Stufe einem leeren Hintergrund entspricht.

Die Umrechnung mit der "9" dient dazu, Minimum und Maximum von "allsb" umzukehren. Anders als von Borland vorgesehen, liefert "allsb" so den kleinsten Wert, wenn der Schieberegler ganz unten ist. Das gefiel mir besser.

Wurde "_all0" gewählt, ist nichts weiter zu tun. Es wird keine "All-Blase" gemalt, der Hintergrund bleibt schwarz, wir verlassen die Prozedur wieder.

Ansonsten wird der Tiefentest deaktiviert. Davon versprach ich mir eine Besserung der Transparenz-Probleme. Da sich im Normalfall nichts hinter der "All-Blase" befindet, kann sie beim Tiefentest unberücksichtigt bleiben. Viel Besserung hat das aber nicht gebracht.

Der Mittelpunkt der "All-Blase" wird auf "0/0/0" gesetzt. Er ist also identisch mit dem der Sonnen. Nur ist die "gluSphere", die wir dann zeichnen, erheblich grösser als die Sonnen-Sphäre (die ihrerseits schon gewaltig ist).

Zuletzt wird der Tiefentest wieder aktiviert und zu "draw_scene" zurückgekehrt.

Delphi-Tutorials - OpenGL Planets - Sphere of space scaled-down to show her position around the Sun
Sphäre des Weltalls herunterskaliert: Die hier gezeigte 'All-Blase' bekam einen kleineren Radius verpasst, um zu demonstrieren, dass sich ihr Ursprung mit dem der Sonne deckt.

2.7.3. Malen des Himmelspfades

Als Nächstes wir der Leitstrahl erzeugt:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
//Distanz zwischen zwei Punkten------------------------------
function thauptf.distance(x1,y1,z1,x2,y2,z2:double):double;
begin
  result:=sqrt((x1-x2)*(x1-x2)+(y1-y2)*(y1-y2)+(z1-z2)*(z1-z2));
end;

//Leitstrahl-------------------------------------------
procedure thauptf.draw_leitstrahl;
var
  abstand:double;
begin
  if not leitstrahlok then exit;

  abstand:=distance(
    px,py,pz,
    obja[ord(_sonne)].x,obja[ord(_sonne)].y,obja[ord(_sonne)].z
  );
  if(abstand>2*_pluto_z) then exit;

  glPushMatrix();
    glTranslatef(obja[ord(_sonne)].x,obja[ord(_sonne)].y,obja[ord(_sonne)].z);
    glColor3f(0.0,0.5,0.0);
    gluCylinder(leitstrahl,_erde_r,_erde_r,_pluto_z,12,1);
    glColor3f(1.0,1.0,1.0);
  glPopMatrix();
end;

Zuerst wird geprüft, ob der Leitstrahl aktiv ist. Ist dem nicht so, verlassen wir die Prozedur gleich wieder.

Anschliessend berechnen wir über die "distance"-Funktion unseren aktuellen Abstand zum Startpunkt des Leitstrahls (identisch mit dem Ursprung der Sonne). "Distance" basiert übrigens auf dem ins Dreidimensionale übertragenem Satz von Pythagoras (mehr dazu im Abschnitt "Wie finde ich mein Ziel in den Weiten des Alls?"):

Delphi-Tutorials - OpenGL Planets - Pythagoras as astronaut
Pythagoras als Astronaut: Unser Copilot, der Grieche Pythagoras, hilft uns dabei, den Abstand zwischen zwei gegebenen Punkten im Raum zu ermitteln.

Befinden wir uns mehr als zwei Pluto-Strecken vom Leitstrahl entfernt, wird er nicht mehr gezeichnet. Wir verlassen die Prozedur.

Ansonsten platzieren wir den OGL-Malstift auf den Ursprung, färben ihn mit "glColor" grün ein, und erzeugen über "gluCylinder" ein zylindrisches Bündel aus 12 Strahlen, die einen Radius von "_erde_r" haben sowie eine Länge von "_pluto_z".

Delphi-Tutorials - OpenGL Planets - Guide beam across the solar system
Leitstrahl durch das Solarsystem: Bei genügend Abstand ist der Leitstrahl in voller Länge zu sehen. Abgesehen von der Sonne (unten rechts) sind jedoch alle anderen Himmelsobjekte zu klein, um dann noch entdeckt werden zu können.

2.7.4. Gemalte Körper am Himmelszelt

Es folgt die Prozedur "draw_planets". Hier werden alle Himmelskörper in die aktuelle "All-Blase" hinein gerendert.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
//Planeten----------------------------------------------
procedure thauptf.draw_planets;
var
  abstand:double;
  r,rd:integer;
  planet:tobj;
begin

  for r:=ord(_pluto) downto ord(_sonne) do begin
    planet:=obja[r];

    //Planet sichtbar?
    abstand:=distance(px,py,pz,planet.x,planet.y,planet.z);
    if(r<>ord(_sonne))and(abstand>_merkur_z-10000) then continue;

    //auch Sonne weg bei genügend Abstand
    if(abstand>2*_pluto_z) then continue;

    //Zufallsterm für Gasplaneten: flimmern der Hülle
    rd:=0;
    if      r=ord(_sonne)   then rd:=random(6)
    else if r=ord(_jupiter) then rd:=random(3)
    else if r=ord(_saturn)  then rd:=random(2)
    else if r=ord(_uranus)  then rd:=random(2)
    else if r=ord(_neptun)  then rd:=random(2);

    if titelok and(abstand<100) then begin
      glPushMatrix();
        //springe zum planeten-ort
        glTranslatef(planet.x,planet.y,planet.z);
        glRotatef(getangle(10*rott),0,1,0);
        glscalef(0.3,0.3,0.3);
        glColor3f(0.5,0.5,0.5);
        glPrint(planet.name);
      glPopMatrix();
      glColor3f(1,1,1);
    end;

    glPushMatrix();
      //springe zum Planeten-Ort
      glTranslatef(planet.x,planet.y,planet.z);

      //Rotation, um Textur anzupassen
      glRotatef(-rott,0,1,0);glRotatef(90,1,0,0);

      //Textur und Sphere
      glEnable(GL_TEXTURE_2D);
      glBindTexture(GL_TEXTURE_2D,planet.tx);
      gluSphere(planet.p,planet.r,trunc(20+rd),trunc(20+rd));
      glDisable(GL_TEXTURE_2D);

      //Staub, der um Paneten rotiert
      draw_rotstaub(planet);
    glPopMatrix();

    glColor3f(1.0,1.0,1.0);

    //'Attribute' der Planeten zeichnen ----------
    if      r=ord(_ceres) then draw_asteroids
    else if r=ord(_saturn)then draw_saturnring
    else if r=ord(_kuiper)then draw_komet;
  end;
end;

Wir durchlaufen in einer Schleife den Index der Himmelsobjekte in umgekehrter Reihenfolge. Zuerst wird Pluto ("_pluto") gemalt, dann sein Mond Charon, dann der Kuipergürtel, dann Neptun usw. Bis wir schliesslich bei der Sonne ("_sonne") angekommen sind.

Bei jedem Schleifendurchgang wird geprüft, ob es sich lohnt, das aktuelle Himmelsobjekt zu rendern. Ist es zu weit vom Piloten entfernt, ist es nicht zu sehen, wir können uns die Arbeit also sparen. Die "distance"-Funktion liefert uns die passenden Werte.

Die Sonne wird bei obiger Prüfung gesondert behandelt. Sie ist aus noch viel grösserer Entfernung zu sehen als die anderen Planeten. Erst ab zweifachen Pluto-Abstand verschwindet sie komplett aus unserem Sichtbereich.

Als Nächstes wird ein Radius-Delta "rd" bestimmt. Handelt es sich beim aktuellen Objekt um die Sonne oder einen Gas-Planeten wie etwa Jupiter, dann bekommt "rd" einen Zufallswert zugewiesen. Wozu, das sehen wir gleich.

Befindet sich der Pilot nahe am Objekt und ist der Titel-Modus aktiv, wird eine rotierende 3D-Schrift gemalt, die den Namen des Himmelkörpers anzeigt.

Delphi-Tutorials - OpenGL Planets - Title of a planet or moon, inside the sphere, shown as 3D-font
3D-Titel im Planeteninneren: So manchen Himmelskörper erkennt der Nicht-Astronom erst, wenn er in dessen Inneres fliegt - sofern der Titel-Modus aktiv ist. Hier verrät uns der Titel beispielsweise, dass wir uns beim Mond Rhea befinden. Dann kann der Planet Saturn nicht mehr weit sein.

Der Zeichenstift wird (wieder) auf die Positionen des aktuellen Himmelobjekts gebracht. Dann wird das Umfeld um "rott" Grad rotiert. Wir erinnern uns, "rott" ist eine globale Variable, die in "takttTimer" jede 50stel-Sekunde um 0.5 Grad reduziert wird. Ist sie kleiner als Null, wird sie auf 360 Grad hochgesetzt. Dadurch erhalten wir eine permanente Rotation aller Himmelsobjekte um ihre eigene Achse.

Damit die Texturen besser passen, wird das Modell noch einmal um 90 Grad gekippt. Mh ... effektiver wäre es ja gewesen, die Texturen vorher anzupassen und sich diesen Schritt zu sparen. Hole ich beim nächsten Universum nach ...

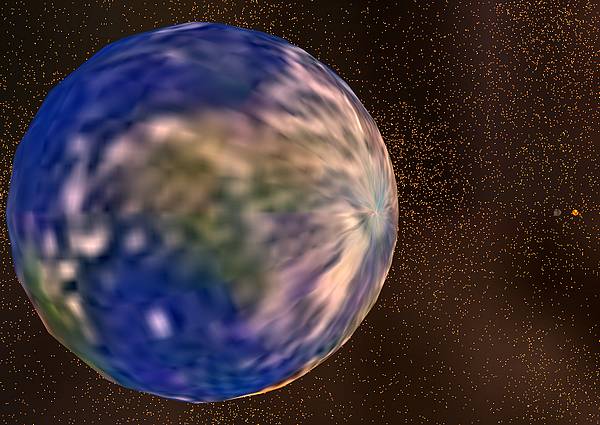

Delphi-Tutorials - OpenGL Planets - Rotation of texture needed otherwise Earth rotating about her equator
Textur-Rotation nötig: Ohne Rotation um 90 Grad auf der y-Achse stimmen die Texturen nicht. Die Erde etwa würde sonst - wie hier gezeigt - um den Äquator rotieren, statt um die Pole.

Über "gluSphere" wird das Himmelsobjekt generiert. Dank des "rd"-Wertes, den wir eben für die Gas-Planeten ermittelt haben, kann dabei der "Feinheitsgrad" der Kugel leicht variieren, wodurch eine Art Flimmer-Effekt der Atmosphäre simuliert wird.

Es bietet sich an, nun auch gleich die "Attribute" des aktuellen Himmelskörpers abzuarbeiten. Beim Saturn etwa müssen die Ringe nachgetragen werden. Exoten wie Kometen und Asteroiden bedürfen eine Extra-Behandlung. Und der Rotationsstaub, der alle grossen Himmelsobjekte umgibt, muss auch noch generiert werden.

2.7.5. Malen der Dreckschleuder

Fangen wir mit dem Rotationsstaub an. Gemeint ist damit eine Masse von "Punkten", die sich um die Himmelskörper bewegen. Im Gegensatz zum grauen "Normal"-Staub ist der Rotationsstaub rötlich eingefärbt.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
//Rotationsstaub um Planeten----------------------------------
procedure thauptf.draw_rotstaub(planet:tobj);
var
  d,abstand,
  rot,mx,my,mz:double;
  i,r:integer;
begin
  //Rotationsstaub aktiv?
  if rotstaubcsb.tag=0 then exit;

  //Rotationsstaub um Planeten sichtbar?
  abstand:=distance(px,py,pz,planet.x,planet.y,planet.z);
  if abstand>3*_staub_dim then exit;

  //Anzahl Staub nimmt ab, je weiter planet weg
  i:=rotstaubcsb.tag-1;
  d:=1;
  if abstand>_staub_dim/2 then begin
    d:=(abstand-_staub_dim/2)/100;
    d:=(d*abstand)/(_staub_dim)+1;
  end;
  i:=trunc(i/d);

  glpushmatrix();
    //Staubrotation um fixen Wert, damit
    //Planet- und Mondstaub nicht synchron laufen
    rot:=trunc(planet.z) mod 360;
    glRotatef(rot,1,1,1);

    glpointsize(1);
    glColor3f(1.0,0.8,0.5);

    //berechnete Staubanzahl ausgeben
    for r:=0 to i do begin
      mx:=stauba[r].x-_staub_dim/2;
      my:=stauba[r].y-_staub_dim/2;
      mz:=stauba[r].z-_staub_dim/2;
      glBegin(GL_POINTS);
        glVertex3f(mx,my,mz);
      glEnd();
    end;
  glpopmatrix();
end;

Zunächst wird geprüft, ob die Anzahl darzustellender Staubkörner, die im "Tag"-Attribut der ScrollBar "rotstaubsb" des Cockpits steht, nicht auf null gesetzt wurde. In diesem Fall geht es gleich wieder raus aus der Prozedur.

Dann wird geprüft, wie weit weg wir uns vom Zentrum des rotierenden Staubs befinden. Sind wir zu weit weg, sparen wir uns die Malaktion.

Jetzt folgt eine Formel, die die maximale Anzahl der zu malenden Staubkörner aus dem aktuellen Abstand zum Staubzentrum berechnet. Zweck der Übung ist, um so weniger Staubkörner erscheinen zu lassen, je weiter wir uns von dem zentralen Himmelskörper wegbewegen.

Idealerweise hätte man ja den Abstand zu jedem Staubkorn extra berechnet. Denn durch die Rotation bewegen sich die Staubkörner ja unter Umständen auf uns zu bzw. weg. Leider war ich jedoch nicht in der Lage, dazu eine ordentliche - und vor allem schnelle - Funktion zu programmieren. So geht es aber auch.

Delphi-Tutorials - OpenGL Planets - Density of dust rotating about planetes
Dichtezunahme des Rotationsstaubs: Je näher wir an den Jupiter herankommen, umso mehr ist von seinem Rotationsstaub zu sehen - und dem seiner zahlreichen Monde. Bei voller Intensität sind Hunderttausende von Kleinstpartikel zu sehen, die von der Gravitation der grösseren Himmelskörper eingefangen wurden.

Da wir uns noch im "pushMatrix"-Block von "draw_planets" befinden und dort bereits eine Rotation um die y-Achse vorgenommen haben, müssen wir die Staubkörner eigentlich nicht noch einmal extra rotieren.

Wir berechnen allerdings trotzdem einen weiteren Rotationswert. Teilweise befinden sich nämlich mehrere Himmelskörper in unmittelbarer Nähe (z.B. bei Planeten mit ihren Monden). Bei exakt gleichem Rotationsgrad würden alle Rotationsstaubkörner synchron laufen. Das aber sieht unschön aus.

Delphi-Tutorials - OpenGL Planets - Dust from one planet is synchronized with dust of an other planet
Unnatürlich synchronisierter Rotationsstaub: Synchron rotierende Staubkörner (hier von Jupiter und seinen Monden) mit verschiedenen, ein-achsig verschobenen Zentren bilden unnatürliche Linien. Daher variieren die Rotationsparameter, um solch unschöne Effekte zu vermeiden.

Gut, die Rotation hätten wir. Fehlen noch die Staubkörner an sich. Die zeichnen wir, indem das Staub-Array "stauba" bis zum berechneten Maximum durchlaufen wird. Die Positionswerte werden umgerechnet, sodass der aktuelle Planet den Mittelpunkt bildet. Ausgegeben werden die Staubkörner letztlich über "glVertexf" als "dreidimensionale" Punkte.

Übrigens hat die Grösse eines Himmelobjekts in "OGL_Planets" keinen Einfluss auf die Dichte oder Ausdehnung des Rotationsstaubs. Dem kleinsten Mond haftet genauso viel Dreck an wie der Sonne. Da habe ich es mir einfach gemacht. Entsprechend verdoppelt sich die Staubmenge mit jedem weiteren Himmelskörper. In Mond reichen Gebieten wie etwa dem Jupiter kommt somit eine ganze Menge Unrat zusammen.

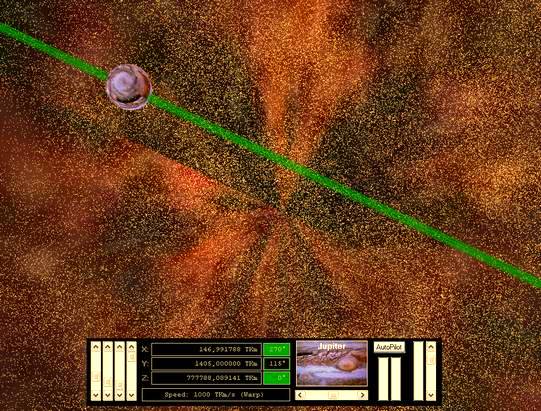

Delphi-Tutorials - OpenGL Planets - Dust from every moon of a planet is added to the dust of the planet
Addition von Rotationsstaub: Jeder grössere Himmelskörper in 'OpenGL Planets' bindet Rotationsstaub in gleicher Anzahl, also unabhängig von seiner Grösse. In Gebieten mit vielen Monden, wie etwa beim Jupiter, kommt da einiges an Staub zusammen.

2.7.6. Malen von Ringen und Ringen

Haben wir in "draw_planets" den Saturn gezeichnet, folgen nun seine Ringe. Ringstrukturen, die bei anderen Planeten gefunden wurden, wie etwa dem Uranus (oder war es Neptun? Nein, laut Wikipedia haben sogar Jupiter, Saturn, Uranus und Neptun Ringe ausgebildet), werden in "OHL_Planets" dagegen nicht berücksichtigt.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
//--------------------------------------------------------------
procedure thauptf.draw_saturnring;
begin
  glPushMatrix();
    glTranslatef(obja[ord(_saturn)].x,obja[ord(_saturn)].y,obja[ord(_saturn)].z);

    //Ring-Disk passend drehend
    glRotatef(80,1.0,0,0);
    glEnable(GL_TEXTURE_2D);
    glBindTexture(GL_TEXTURE_2D,obja[ord(_mond)].tx);

    //innerer Ring
    gluDisk(saturn_ring,_saturn_r+20,_saturn_r+50,18,8);

    //äusserer Ring
    gluDisk(saturn_ring,_saturn_r+60,_saturn_ring_r,18,8);

    glDisable(GL_TEXTURE_2D);
    glRotatef(-80,1.0,0,0);
  glPopMatrix();
end;

Zur Generierung der Ringe werden zwei Quadric-Objekte vom Typ "gluDisks" verwendet, eine für einen inneren und eine für einen äusseren Ring. In Wahrheit hat Saturn natürlich viel, viel mehr Ringe, aber so genau müssen wir es ja nicht nehmen.

Eine weitere Vereinfachung ist, dass für die Ringe keine eigene Textur spendiert wurde. Stattdessen verwenden wir die Textur des Erde-Mondes. Das spart Speicherplatz und sieht dennoch passabel aus.

Ach ja, die Ringe wurden etwas um die y-Achse gekippt, sodass sie nicht ganz plan sind mit der Planeten-Rotationsebene um die Sonne. Das sieht nicht nur besser aus, sondern entspricht so in etwa auch der Realität.

Delphi-Tutorials - OpenGL Planets - Saturn drawn in OpenGL
Der modellierte Saturn: Der zweitgrösste Planet in unserem Solarsystem. Trotz einiger Hüftringe ein echter Hingucker, auch als Modell in 'OpenGL Planets'.
Delphi-Tutorials - OpenGL Planets - The real Saturn - Photo from NASA
Der echte Saturn: Quelle: NASA.

2.7.7. Malen eines Ex-Planeten

Zwischen Mars und Jupiter klafft eine Lücke, in der einst ein weiterer Planet seine Bahnen zog, wie einige Wissenschaftler mutmassen. Ein Indiz dafür ist, das sich dort zahlreiche Gesteinsbrocken finden lassen - die Asteroidenfelder. Womöglich sind diese die letzten Überbleibsel jenes Planeten, der vor Urzeiten bei einer kosmischen Katastrophe zerstört worden sein mag.

Nachdem in "draw_planets" Ceres gezeichnet wurde, folgen nun die restlichen Asteroiden.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
//--------------------------------------------------------------
procedure thauptf.draw_asteroids;
var
  x,y,z:double;
  vz,r:integer;
  planet:tobj;
begin
  planet:=obja[ord(_ceres)];
  for r:=0 to _asteroid_c-1 do begin
    glPushMatrix();
      //asteroiden um ceres herum platzieren
      x:=planet.x-_asteroid_dim/2+asteroida[r].x;
      y:=planet.y-_asteroid_dim/2+asteroida[r].y;
      z:=planet.z-_asteroid_dim/2+asteroida[r].z;
      glTranslatef(x,y,z);

      //Rotation, damit nicht alle Asteroiden identisch aussehen
      vz:=1;if r mod 2=1 then vz:=-1;
      glRotatef(getangle(vz*rott*((r mod 20)+1)+r),1,1,1);

      //Textur und Sphere, weniger fein als bei den Planeten
      //und in verschiedenen Grössen
      glEnable(GL_TEXTURE_2D);
      glBindTexture(GL_TEXTURE_2D,planet.tx);
      gluSphere(planet.p,0.1*((r mod 20)+1),5,5);
      glDisable(GL_TEXTURE_2D);
    glPopMatrix();
  end;
end;

Als Mittelpunkt des Asteroidenfeldes definieren wir die Position von Ceres. Die Array-Werte von "asteroida" werden entsprechend umgerechnet.

Mh .., mir fällt gerade auf, dass die Umrechnung sinnvollerweise schon in "initObjects" erledigt worden wäre. Nur einmal, statt bei jeder Malaktion neu. Egal, das bleibt jetzt so.

Über einen Modulo-Wert wechseln wir die Rotationsrichtung einzelner Asteroiden. Auch der Rotationsgrad bleibt nicht einheitlich. So drehen sich einige Brocken schnell um die y-Achse, während andere sich langsam mehr um die x-Achse drehen. Das bringt etwas Abwechslung hinein.

Die "gluSphere" bekommt mit dem Wert "5" einen geringeren "Feinheitsgrad" als die Planeten. Dadurch gleichen die Asteroiden weniger exakten Kugeln, werden eckiger, realistischer - und von OGL wohl auch schneller abgearbeitet.

Delphi-Tutorials - OpenGL Planets - Asteroid belt between Mars and Jupiter
Mitten im Asteroidengürtel: Grobförmige, rotierende Brocken umschwirren unser Raumschiff. Da wünscht man sich fast eine Asteroiden brechende Bordkanone.

2.7.8. Malen einer Weltraum-Fackel

Jenseits von Neptun vermutet man zahlreiche weitere Himmelsobjekte, die aber einen Tick zu klein sind, um noch von der Erde aus gesehen werden zu können. Pluto scheint dort nur ein grösseres Objekt unter unzähligen weiteren Objekten zu sein. Weshalb der arme Kerl ja erst kürzlich zum Zwergplaneten degradiert wurde.

In diesem sogenannten Kuipergürtel vermutet man auch den Ursprungsort vieler Kometen. Diese "schmutzigen Schneebälle" stürzen immer wieder einmal ins Innere des Sonnensystems. Partikel aus Staub und Eis lösen sich dann ab und bilden den charakteristischen Schweif. Das sieht zu spektakulär aus, als dass wir es in "OHL_Planets" ignorieren könnten.

Wenigstens einen dieser uralten Gesellen lassen wir durch folgende Prozedur generieren:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
//--------------------------------------------------------------
procedure thauptf.draw_komet;
var
  abstand,x,y,z,d:double;
  r,anzahl:integer;
begin
  glPushMatrix();
    //zum kuiper-guertel sprungen
    glTranslatef(obja[ord(_kuiper)].x,obja[ord(_kuiper)].y,obja[ord(_kuiper)].z);

    //Eispartikel, blau gefärbt
    glpointsize(3);
    glColor3f(0.5,0.8,1.0);

    //Schweif rotiert um z-Achse
    glRotatef(rott,0,0,1);

    //Kometenstaub nimmt ab mit Abstand zum Kometen
    abstand:=distance(
      px,py,pz,
      obja[ord(_kuiper)].x,obja[ord(_kuiper)].y,obja[ord(_kuiper)].z
    );
    anzahl:=_staub_c-1;
    d:=1;
    if abstand>_staub_dim/200 then begin
      d:=(abstand-_staub_dim/200);
      d:=(d*abstand)/(_staub_dim)+1;
    end;
    anzahl:=trunc(anzahl/d);

    //Grad der Auffächerung
    d:=0.02/_staub_dim;

    //hole Anzahl Eispartikel aus Staub-array
    for r:=0 to anzahl do begin

      //berechne Koordinaten so, dass der
      //Kometen-Körper den Kopf bildet
      x:=stauba[r].x-_staub_dim/2;
      y:=stauba[r].y-_staub_dim/2;
      z:=stauba[r].z-obja[ord(_kuiper)].r;

      //lasse Staub in z-Achse fliessen
      //wenn über den Schweif hinaus,
      //dann wieder nach vorne holen
      z:=(trunc(z)+taktc*(10))mod _staub_dim;

      //fächere Schweif auf mit wachsendem z
      x:=x*(0.001+(z*d));
      y:=y*(0.001+(z*d));

      //verdichte Partikel auf z-Achse
      z:=z/5;

      //gib Partikel aus
      glBegin(GL_POINTS);
        glVertex3f(x,y,z);
      glEnd();
    end;
    glpointsize(1);
  glPopMatrix();
end;

Zunächst positionieren wir den OGL-Malstift auf den Kuipergürtel, so auf halber Strecke zwischen Neptun und Pluto. Wir setzen die Stiftbreite auf "3" Pixel und ändern die Farbe in Blau. Damit malen wir gleich den Partikelstrom, der aus dem Kometen "fliesst".

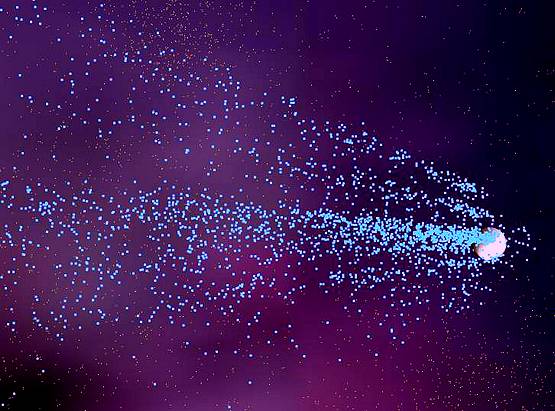

Delphi-Tutorials - OpenGL Planets - Comet loses a stream of ice-particles
Kometenschweif: Ein Strom von Eiskristallen bricht aus dem Kometen heraus und bilden den charakteristischen Schweif. Dieser ist im Schnitt ca. 100 km lang, kann aber auch eine Ausdehnung von mehreren Millionen km haben. Der Schweif weist dabei nicht in Bewegungsrichtung des Kometen, sondern immer von der Sonne weg.

Wir benutzen die globale Variable "rott", um den Partikelstrom fortlaufend um die z-Achse rotieren zu lassen.

Ähnlich wie beim Rotationsstaub berechnen wir einen Maximalwert "anzahl" für das Array "stauba", der mit steigendem Abstand zum Kometen abnimmt.

Zusätzlich wird der Auffächerungsgrad "d". Dieser Wert dient dazu, den Schweif des Kometen mit zunehmenden Abstand immer breiter werden zu lassen.

Nun durchlaufen wir das Staub-Array "stauba" von "0" bis "anzahl". Die Koordinaten im Array werden auf die Positionen des Kometen umgerechnet. Null-Werte der z-Achse entsprechen der Entfernung des Kometen zur Sonne. Dadurch landen grösseren Werte automatisch hinter dem Kometen, weiter weg von der Sonne, was so ja auch den natürlichen Gepflogenheiten von Kometenschweifen entspricht.

Um nun Bewegung in die Sache zu bekommen - ausser der Schweif-Rotation, die OGL für uns berechnet -, benutzen wir den globalen Taktzähler "taktc", um die z-Achsenwerte des Staub-Arrays zu inkrementieren. Bei jedem "Taktschlag" rücken so die Partikel weiter vom Kometen ab. Gleichzeitig nutzen wir unser "d", um die x- und y-Werte der Partikel durch Multiplikation mit dem z-Achsenwert zunehmend zu vergrössern, wodurch der Schweif nach hinten hin immer breiter wird.

Delphi-Tutorials - OpenGL Planets - Tail of a comet
Auffächerung des Kometenschweifs: Der Grad der Auffächerung eines Kometenschweifs lässt sich in 'OpenGL Planets' vorgeben. Je grösser dieser Wert wird umso breiter wird der Schweif dargestellt (Bild unten).

Durch die Modulo-Division bei der Berechnung des z-Achsenwertes sorgen wir dafür, dass uns das Material nicht ausgeht. Jeder z-Achsenwert des Staub-Arrays wandert dadurch immer wieder von seinem Ursprungswert bis auf ein Maximum ("staubdim"), springt dann auf null um, wächst wiederum bis zum Ursprungswert an und weiter bis zu Maximum - und wiederholt dann das Ganze von vorne.

Mathematik ist mit Worten schwer zu beschreiben. Zumal ich hinterher oft selbst nicht weiss, was ich da so treibe. Es wird experimentiert, bis es passt. Am Kometenschweif, so wie er jetzt ist - und der wahrlich verbesserungswürdig wäre -, habe ich bestimmt ein bis zwei Stunden gesessen.

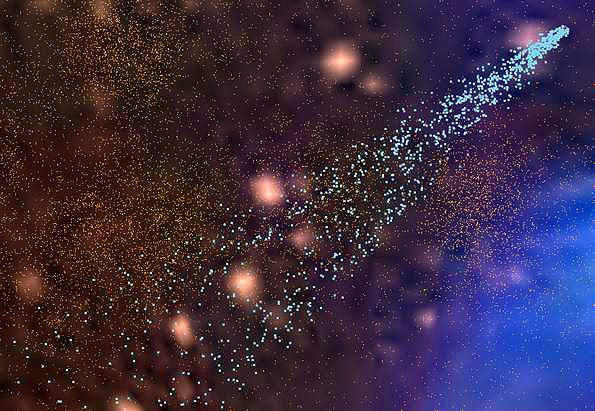

Delphi-Tutorials - OpenGL Planets - Comet Schwamm in 'OpenGL Planets'
Komet in 'OpenGL Planets': Der Schwammsche Komet - ein einsames Leuchtfeuer am Rande des Solarsystems von 'OpenGL Planets'. In dieser Entfernung zur Sonne bildet sich übrigens in Wirklichkeit bei einem Kometen noch kein Schweif aus. Diese werden erst ab der Marsbahn sichtbar, denn ab jener ist der Sonnenwind intensiv genug wird, um Eispartikel aus dem Kern lösen zu können.
Delphi-Tutorials - OpenGL Planets - Comet Halley in real life
Komet in der Realität: Der Halleysche Komet 1986 im Teleskop. Er ist ein sogenannter kurzperiodischer Komet, der von der Erde aus alle 75-77 Jahre zu beobachten ist. Die zeitlichen Abweichungen verdanken wir hauptsächlich Jupiter, dessen gewaltige Gravitationswirkung die Bahn von Halley beeinflusst. Quelle: NASA/JPL.

2.7.9. Noch mehr Staub ins All gepinselt

Die Prozedur "draw_planets" haben wir abgearbeitet. Wir kehren zu "draw_scene" zurück. Dort ist jetzt "draw_staub" an der Reihe:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
//Staub----------------------------------------------
procedure thauptf.draw_staub;

  procedure set_xyz(p_xyz,mm_xyz,md_xyz:double;var m_xyz:double);
  begin
    if m_xyz=0 then exit;

    if p_xyz<0 then begin
      if m_xyz<Abs(mm_xyz) then
        m_xyz:=(md_xyz-1)*_staub_dim-m_xyz
      else
        m_xyz:=(md_xyz-0)*_staub_dim-m_xyz;
      m_xyz:=m_xyz+(_staub_dim div 2);

    end
    else begin
      if m_xyz<mm_xyz then
        m_xyz:=(md_xyz+1)*_staub_dim+m_xyz
      else
        m_xyz:=(md_xyz+0)*_staub_dim+m_xyz;
      m_xyz:=m_xyz-(_staub_dim div 2);
    end;
  end;

var
  mmx,mmy,mmz,
  mdx,mdy,mdz,
  mx,my,mz:double;
  r:integer;
begin
  if staubcsb.tag=0 then exit;
  glPushMatrix();
    glColor3f(0.8,0.8,0.4);
    glpointsize(1);

    mmx:=(trunc(px) mod _staub_dim);
    mmy:=(trunc(py) mod _staub_dim);
    mmz:=(trunc(pz) mod _staub_dim);
    mdx:=(trunc(px) div _staub_dim);
    mdy:=(trunc(py) div _staub_dim);
    mdz:=(trunc(pz) div _staub_dim);
    for r:=0 to staubcsb.tag-1 do begin
      mx:=stauba[r].x;set_xyz(px,mmx,mdx,mx);
      my:=stauba[r].y;set_xyz(py,mmy,mdy,my);
      mz:=stauba[r].z;set_xyz(pz,mmz,mdz,mz);
      glBegin(GL_POINTS);
        glVertex3f(mx,my,mz);
      glEnd();
    end;
  glPopMatrix();
end;

Raum-Staub, der überall im Modell auftauchen soll, ist schwerer zu realisieren, als man vermuten sollte.

Der erste Versuch ging daneben: nämlich die Anlage eines grossen Arrays, bestehend aus exakt einer Million Punkt-Koordinaten, die sich über den kompletten Raum der "All-Blase" verteilten.

Diese Millionen Punkte, das klingt erst einmal nicht wenig. Doch einmal mehr wurde deutlich, wie gross das Solarsystem ist. Denn praktisch kein Staubkorn war weit und breit zu sehen. Sie gingen in den Weiten des virtuellen Alls einfach völlig unter. Genauso gut hätte ich auch nur 10 Punkte verteilen können.

Mir kam die naheliegende Idee, einen kleineren Raum mit Staubkörnern abzudecken, diesen Raum aber quasi mit mir mit zu schleppen, während ich mich durch die "All-Blase" bewege. Genauer: Der Raum-Staub befindet sich in einem Quader von "_staub_dim" (5000) Tkm. Der Pilot hockt in der Mitte. In alle Richtungen hat es also ordentlich Staub. Nun bewegt man sich auf der z-Achse tiefer in den Raum hinein. Um die Bewegung zu simulieren, müssen die Koordinaten-Punkte des Staub-Arrays folgerichtig um den gleichen Wert nach "vorne", also aus dem Bildschirm heraus, verschoben werden.

Es war klar, dass man so früher oder später die Grenze des Arrays erreicht hätte und einem dann die Staubkörner "vor einem" ausgehen würden. Deshalb musste dafür gesorgt werden, dass die "aus dem Bildschirm gefallenen" Staubkörner auf der anderen Seite, sprich, vor einem, wieder auftauchen würden. Typischer Fall für einen von der Piloten-Position abhängigen Modulo-Wert, der irgendwie auf die Koordinaten-Werte der Staubkörner aufzurechnen war.

Mein lieber Schwan hatte es dieses "irgendwie" in sich! Es kostete mich nämlich zwei Tage, drei Schachteln Zigaretten, eine Kanne Kaffee und bestimmt ein paar Millionen geplatzter Neuronen, bis ich es in funktionierenden Quellcode umgesetzt hatte. Und ich lernte auf die harte Tour: Unterschätze nie ein "irgendwie"!

Als mir dann - mit obiger Prozedur - der Raum-Staub erstmals in unendlicher Wiederholung wie geplant um die Ohren flog, in jeder Richtung, egal wo, egal wie lange, war es, als hätte ich höchstselbst die Antigravitationsformel geknackt.

Eine Erklärung gibt es nicht. Denn ich weiss nicht mehr, warum das Ding funktioniert. Es tut es jedenfalls. Und ich werde kein verdammtes Byte mehr daran ändern. Punkt.

Delphi-Tutorials - OpenGL Planets - How to calculate dust ins space?
Wie 'berechnet' man Staub im All? Auf dem Weg zur Staubformel. Letzte Reste einer qualvollen Annäherung. Nur echt mit Schweiss- und Kaffeeflecken ...

2.7.10. Malen des Feuertunnels

Angesicht der riesigen Entfernungen im Solarsystem gibt es auch in "OGL_Planets" den aus der SciFi-Literatur propagierten Königsweg des Hyperraumes, um Distanzen schneller hinter sich bringen zu können.

Nicht dass es wichtig wäre, aber dennoch: Man kann sich den Hyperraum als einen mit Tachyonen angefüllten Raum denken. Diese Teilchen bewegen sich permanent mit Überlichtgeschwindigkeit und können nur mit unendlichem Energieaufwand auf Lichtgeschwindigkeit abgebremst werden. Transferiert in Tachyonen rast man mit aberwitziger Geschwindigkeit durch den Raum und materialisiert sich am Zielort wieder.

Eine weitere Vorstellung ist die, dass sich im Hyperraum ein Schwarzes Loch befindet. In dessem Zentrum gelten die physikalischen Gesetze der "normalen" Welt nicht mehr. Singularitätszustand. Division by Zero. Hier ist im Prinzip alles möglich: unendliche Materiebildung aus dem Vakuum ebenso wie unendliche Geschwindigkeit.

Eine dritte Variante stellt sich den Hyperraum als von einem Wurmloch gebildet vor. Das vermag die vierdimensionale Raumzeit derart zu krümmen, dass ein Körper darin nicht über die Oberfläche der ins Dreidimensionale übertragenen Raum-Zeit-Kugel wandern muss, um auf die andere Seite zu kommen, sondern den kürzeren Weg nehmen kann, nämlich "mitten hindurch".

Wie dem auch sei, unser Hyperraum zumindest wird mit Bits und Bytes realisiert:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
//HyperMove-Tunnel--------------------------------------
procedure thauptf.draw_hypermove;
const
  _TEXTURE_SPEED=1/20;
var
  i,j:integer;
  angle,j1,j2:glFLoat;
begin
  //HyperMove aktiv?
  if taktt.tag<>_ap_hmflug then exit;

  glPushMatrix();
    gldisable(GL_DEPTH_TEST);
    glTranslatef(px,py,pz);
    glRotatef(roty-ap_spotx,0,1.0,0);
    glRotatef(rotz,0,0,1);
    glEnable(GL_TEXTURE_2D);
    glBindTexture(GL_TEXTURE_2D,hypermove_tx);
    glLineWidth(1);
    angle:=taktc;
    glColor3f(1,1,1);
    for j:=0 to _hypermove_len-1 do begin
      j1:=(j  )/12+angle*_TEXTURE_SPEED;
      j2:=(j+1)/12+angle*_TEXTURE_SPEED;
      glBegin(GL_QUADS);
        For i:=0 to 11 do begin
          glTexCoord2f((i-3)/12,j1);
          glVertex3f(hypermove[i,  j  ].X,hypermove[i,  j  ].Y,hypermove[i,  j  ].Z);
          glTexCoord2f((i-2)/12,j1);
          glVertex3f(hypermove[i+1,j  ].X,hypermove[i+1,j  ].Y,hypermove[i+1,j  ].Z);
          glTexCoord2f((i-2)/12,j2);
          glVertex3f(hypermove[i+1,j+1].X,hypermove[i+1,j+1].Y,hypermove[i+1,j+1].Z);
          glTexCoord2f((i-3)/12,j2);
          glVertex3f(hypermove[i,  j+1].X,hypermove[i,  j+1].Y,hypermove[i,  j+1].Z);
        end;
      glEnd();
    end;
    glDisable(GL_TEXTURE_2D);
    glLineWidth(1);
    glenable(GL_DEPTH_TEST);
  glPopMatrix();
end;

Wir stellen zunächst fest, ob wir uns im Hyper-Move-Modus befinden. Ist dem nicht so, geht es gleich wieder raus aus der Prozedur.

Wir schieben und drehen das Röhren-Ende so zurecht, dass es etwa in der Mitte des Bildschirms erscheint. Geringfügige Abweichungen nach links und rechts sind möglich, abhängig von der Position des "Spots" (siehe Abschnitt "Spielen mit dem Hyper-Move-Spot").

Dann wird der Tunnel, dessen "Eckpunkte" zuvor in einem zweidimensionalen Array eingetragen wurden, der Länge nach durchlaufen. Der Wert von "angle" wird mit jedem "Taktschlag" des Universums erhöht und fliesst - mit "_TEXTUR_SPEED" multipliziert - in die Koordinaten-Werte "j1" und "j2" der HyperMove-Textur ein.

In einer inneren Schleife werden die 12 Randpunkte des jeweiligen Längenabschnitts über "glVertex2f" gesetzt. Darauf wird jeweils ein Stück Textur "geklebt", welches jedoch über die eben berechneten "j1"- und "j2"-Werte verschoben erscheint. Die Textur wandert so fortlaufend am Rande des Tunnels auf den Betrachter zu, was den Eindruck einer rasenden Fahrt mitten hindurch vermittelt.

Delphi-Tutorials - OpenGL Planets - Buffy the vampire slider in HyperMove
HyperMove-Textur: In diesem alternativen HyperMove-Tunnel für Vampirjäger kommt uns gerade das hübsche Gesicht von Buffy näher und näher und näher, indem die zugehörige Textur entlang des Tunnels verschoben wird. Buffy the Vampire Slider gewissermassen ...

2.7.11. Auf das Visier gemalt

Das All wurde gezeichnet, ebenso alle Planeten nebst Attributen, der Raum-Staub ist verteilt, der Hyper-Move-Tunnel abgearbeitet. Fehlt noch ein Fadenkreuz, welches einem den Zielpunkt markiert, auf den gerade zugeflogen wird. Diesen Job übernehmen folgende Prozeduren:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
//Fadenkreuz-------------------------------------------------------
procedure thauptf.draw_fadenkreuz;
var
  rd:integer;
begin
  glColor3f(1.0,1.0,1.0);
  if(taktt.tag=_ap_stop)and not visierok then exit;

  glPushMatrix();
    gldisable(GL_DEPTH_TEST);
    glLoadIdentity;

    glTranslatef(0,0,-20);
    glLineWidth(2);
    rd:=3;

    if(taktt.tag=_ap_hmstart)or(taktt.tag=_ap_hmflug)then begin

      //Rahmen instabil
      glColor3f(1,0.5,0.0);
      glBegin(GL_LINE_LOOP);
        glVertex3f( rd, rd, -rd*3);
        glVertex3f(-rd, rd, -rd*3);
        glVertex3f(-rd,-rd, -rd*3);
        glVertex3f( rd,-rd, -rd*3);
      glEnd();

      //Rahmen stabil
      glColor3f(0.0,1.0,0.0);
      glBegin(GL_LINE_LOOP);
        glVertex3f( rd, rd, -rd*15);
        glVertex3f(-rd, rd, -rd*15);
        glVertex3f(-rd,-rd, -rd*15);
        glVertex3f( rd,-rd, -rd*15);
      glEnd();
    end;

    //Kreuz
    glColor3f(1.0,1.0,1.0);
    glLineWidth(1);
    glBegin(GL_LINES);
      glVertex3f(-rd,-rd,rd);glVertex3f(rd,rd,rd);
      glVertex3f(rd,-rd,rd);glVertex3f(-rd,rd,rd);
    glEnd();

    //Rahmen
    glLineWidth(2);
    if taktt.tag=_ap_hmflug then glColor3f(1.0,0.0,0.0)
                            else glColor3f(1.0,1.0,1.0);
    glBegin(GL_LINE_LOOP);
      glVertex3f( rd, rd, rd);
      glVertex3f(-rd, rd, rd);
      glVertex3f(-rd,-rd, rd);
      glVertex3f( rd,-rd, rd);
    glEnd();

    draw_spot;

    glLineWidth(1);
    glenable(GL_DEPTH_TEST);
  glPopMatrix();
end;

//Spot-----------------------------------------
procedure thauptf.draw_spot;
var
  rd:integer;
begin
  if(taktt.tag<>_ap_hmstart)and(taktt.tag<>_ap_hmflug)then exit;
  glPushMatrix();
    gldisable(GL_DEPTH_TEST);
    glLoadIdentity;
    glRotatef(rotz,0.0,0,1);
    glTranslatef(ap_spotx,0,-20);
    glLineWidth(2);
    rd:=3;
    glScalef(0.1,0.1,0.1);
    glColor3f(1.0,1.0,1.0);
    glBegin(GL_LINE_LOOP);
      glVertex3f( rd, rd, -rd);
      glVertex3f(-rd, rd, -rd);
      glVertex3f(-rd,-rd, -rd);
      glVertex3f( rd,-rd, -rd);
    glEnd();
    glLineWidth(1);
    glenable(GL_DEPTH_TEST);
  glPopMatrix();
end;

Wurde das Visier deaktiviert und befinden wir uns nicht im Autopilot-Modus, gibt es nichts weiter zu tun und wir verlassen die Prozedur.

Ansonsten schalten wir den Tiefentest aus, damit unser Visier nicht von sich nähernden Objekten verdeckt wird, und transferieren den OGL-Zeichenstift 20 Tkm vor uns.

Während der Hyper-Move-Phase werden zwei Rechtecke gezeichnet. Einmal ein kleiner grüner Rahmen (der "grüne Bereich"), und einmal ein etwas grösseres Rechteck, rötlich gefärbt, welches die Grenzen vorgibt, die der "Spot" nicht überschreiten darf (der "kritische Bereich").

Anschliessend wird - egal, ob Hyper-Move aktiv ist oder nicht - über den Bildschirm ein weisses Kreuz gelegt, welches die Bildschirmmitte schneidet. Eingerahmt wird das Ganze durch ein weiteres Rechteck.

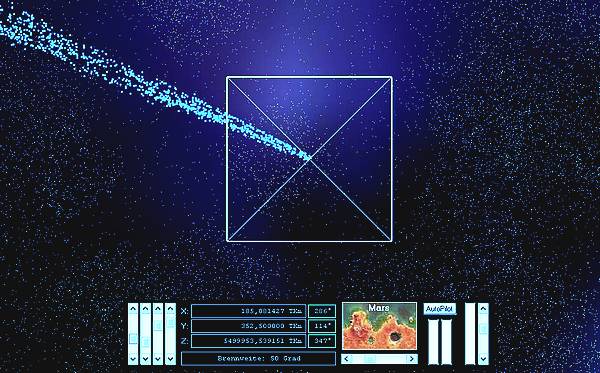

Delphi-Tutorials - OpenGL Planets - The cockpit of our space ship
Visier im Cockpit: In unserem Raumschiff zeigt uns ein Visier mit Fadenkreuz an, in welche Richtung wir aktuell fliegen. Hier zum Beispiel haben wir gerade einen Kometen exakt aufs Korn genommen.

Zuletzt wird "draw_spot" aufgerufen, der Tiefentest wieder aktiviert und die Prozedur verlassen.

In "draw_spot" wird jener kleine "Ball" gemalt, den der Pilot in der Mitte halten muss, solange der Hyper-Move-Modus aktiv ist.

Die Position des "Spots" wird dabei zum einen vorgegeben durch den Rotationsgrad um die z-Achse, "rotz", zum anderen durch die in "takttTimer" ständig neu ermittelte Links-rechts-Abweichung "ap_spotx".

2.8. Auto-Pilot

2.8.1. Das kleine Helferlein ist auch dabei

Geschafft! Unser Solarsystem wird dargestellt. Wir können uns darin bewegen. Der Bordcomputer zeigt uns ständig, wo wir uns befinden oder wie lange die Reise zu einem anvisierten Ziel bei aktueller Höchstgeschwindigkeit dauern würde. Die Umgebung lässt sich in ihrem Aussehen variieren. Bildschirm-Elemente können an- und ausgeschaltet werden.

Was uns jetzt noch fehlt, ist ein wenig Unterstützung für den Piloten, damit er die gewünschten Himmelskörper leichter finden kann. Obwohl ja die "OGL_Planets"-Körper im Gegensatz zur Realität nicht in festen Bahnen um die Sonne kreisen, sondern völlig stillstehen (mal abgesehen von ihrer Eigenrotation).

Im Prinzip muss man nur dem Leitstrahl folgen, dann findet man früher oder später jedes gesuchte Objekt. Meistens aber eher später. Denn - ich erwähnte es bereits ein-, zweimal - die Dimensionen im Sonnensystem sind gewaltig. Ergo wird man bevorzugt die maximale Höchstgeschwindigkeit wählen. Das wiederum hat aber zur Folge, dass man leicht über das Ziel hinaus schiesst. Steuert man etwa von der Sonne aus mit Lichtgeschwindigkeit auf die Erde zu, ist diese nach über 8 Minuten Dauerflug nur für einige wenige Sekunden zu sehen, bevor wir sie durchquert und sofort wieder weit hinter uns gelassen haben.

Ein Autopilot musste also her, jemanden, der die Navigation für uns übernimmt. Und damit die Fliegerei schneller geht, kann man zusätzlich den Weg über den Hyperraum nehmen, sofern die Strecke nur gross genug ist.

2.8.2. Start des Autopiloten

Ein Klick auf den Button "apb" aktiviert den Autopiloten. Er bringt uns zu dem Ziel, welches im Monitor des Cockpits ausgewählt wurde. Beliebige Koordinatenpunkte können hier dagegen nicht angegeben werden.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
procedure Thauptf.apbClick(Sender: TObject);
begin
  if apb.Caption='STOPP' then begin
    ap_steps:=_ap_break_steps;
    taktt.tag:=_ap_break;
    activecontrol:=nil;
  end
  else begin
    apb.Caption:='STOPP';
    activecontrol:=nil;
    cockpitp.Color:=clred;
    ap_spotx:=0;
    ap_err:=0;

    ap_z:=_sonne_z;
    case zielsb.position of
      ord(_sonne) :ap_z:=_sonne_z;
      ord(_merkur):ap_z:=_merkur_z;
      ord(_venus) :ap_z:=_venus_z;
      ord(_mond)  :ap_z:=_mond_z;
      ord(_erde)  :ap_z:=_erde_z;

      ord(_deimos):ap_z:=_deimos_z;
      ord(_phobos):ap_z:=_phobos_z;
      ord(_mars)  :ap_z:=_mars_z;

      ord(_ceres):ap_z:=_ceres_z;

      ord(_kallisto):ap_z:=_kallisto_z;
      ord(_ganymed) :ap_z:=_ganymed_z;
      ord(_europa)  :ap_z:=_europa_z;
      ord(_io)      :ap_z:=_io_z;
      ord(_jupiter) :ap_z:=_jupiter_z;

      ord(_titan) :ap_z:=_titan_z;
      ord(_rhea)  :ap_z:=_rhea_z;
      ord(_saturn):ap_z:=_saturn_z;

      ord(_oberon) :ap_z:=_oberon_z;
      ord(_titania):ap_z:=_titania_z;
      ord(_uranus) :ap_z:=_uranus_z;

      ord(_triton):ap_z:=_triton_z;
      ord(_neptun):ap_z:=_neptun_z;

      ord(_kuiper):ap_z:=_kuiper_z;

      ord(_charon):ap_z:=_charon_z;
      ord(_pluto) :ap_z:=_pluto_z;
    end;

    //Direktflug oder Hyper-Move?
    if distance(
      px,py,pz,
      obja[zielsb.position].x,obja[zielsb.position].y,obja[zielsb.position].z
    )<=_ap_direkt_distance
    then ap_gpb.max:=2  //Direktflug: ap_richtung, ab_direkt
    else ap_gpb.max:=4; //Hyper-Move : ap_richtung, b_hmstart, ap_hmflug, ap_hmbremsen
    ap_gpb.Position:=ap_gpb.max;

    //aktiviere Richtungsbestimmung
    ap_steps:=_ap_richtung_steps;
    taktt.tag:=_ap_richtung;
  end;
end;

Zunächst prüfen wir anhand der Knopfbeschriftung, ob wir uns bereits im Autopilot-Modus befinden. Ist dies der Fall, beenden wir diesen, indem das "taktt"-Tag auf "_ap_break" gesetzt wird. Dadurch wird ab dem nächsten Taktschlag in "takttTimer" die Abbruchsphase eingeleitet.

Ansonsten ermitteln wir, wie weit das Ziel entfernt ist ("ap_z"). Das lässt sich über die Konstanten der z-Achsen-Werte der Himmelskörper erfahren, von dem wir später unsere eigene z-Position abziehen (bzw. aufaddieren). Die Position der Cockpit-ScrollBar "zielsb", des Ziel-Monitors, gibt uns dabei den Index des Planeten vor, den wir erreichen wollen.

Anschliessen wird entschieden, ob das Ziel nah genug für einen Direktflug ist oder doch ein Hyperraum-Flug nötig ist. Die Werte liefert uns die bereits bekannte Distanz-Funktion. Ein Direktflug per Autopilot lässt sich in zwei Phasen unterteilen, ein Hyper-Move-Flug benötigt dagegen deren vier Phasen. Festgehalten wird dies in der Variablen "ap_gpb.max".

Ganz am Schluss setzen wir noch das "taktt"-Tag auf "_ap_richtung". Dies bewirkt, dass beim nächsten Aufruf von "takttTimer" die Richtungsphasen-Prozedur des Autopiloten abgearbeitet wird.

2.8.3. Wie finde ich mein Ziel in den Weiten des Alls?

Darauf bin ich nun wirklich stolz. Kraft meiner Gedanken habe ich es geschafft, einem Computer die Fähigkeit zu geben, ein Raumschiff so auszurichten, dass es, wo immer es sich im Raum auch befinden mag, mit der Spitze exakt auf ein Ziel weist, und sei dies auch eventuell Millionen von Kilometern entfernt!

Geholfen hat wiederum Pythagoras. Denn neben der allgemein bekannten Formel zur Berechnung der Länge der Hypotenuse "c" eines rechtwinkligen Dreiecks bei gegebener Länge zweier Seiten "a" und "b" ...

... gibt es auch eine erweiterte Form derselben Formel, den "Kosinussatz", der für beliebige Dreiecke gilt - und in den insbesondere auch die inneren Winkel des Dreiecks einfliessen:

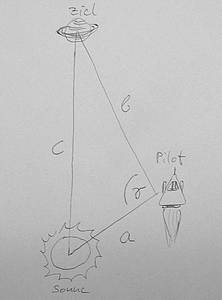

Prima Sache. Denn kippen wir das Dreieck so zurecht, dass es für unseren Fall gilt, und lösen nach Gamma auf, ergibt sich:

Damit hätten wir alles, was wir brauchen. Gamma ist der gesuchte Winkel. Die Länge der Strecke "a" ergibt sich aus dem Abstand des Piloten zur Sonne. Die Länge "b" aus dem Abstand des Piloten zum Ziel. Und die Länge "c" ist die ebenfalls bekannte Strecke Sonne zum Ziel.

Der berechnete Winkel muss um die Eigenrotation des Raumschiffs um die y-Achse korrigiert werden. So ergibt sich jenes Winkel-Delta, das zur vorliegenden Ausrichtung des Raumschiffs fehlt, um exakt den Zielpunkt anzuvisieren.

Ha! Mein Mathematik-Grundstudium hat sich also doch gelohnt. Obwohl ich zugeben muss, dass mir noch nie zuvor der Arcuskosinus über den Weg gelaufen ist. Meines Wissen nach benutze ich den hier zum ersten Mal in meinem Leben.

Hier nun den der Source zur Ausrichtung des Raumschiffs in Delphi:

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
00071
00072
00073
00074
00075
00076
00077
00078
00079
00080
00081
00082
00083
00084
00085
00086
00087
00088
00089
00090
00091
00092
00093
00094
00095
00096
00097
00098
00099
00100
00101
00102
00103
00104
00105
00106
00107
00108
00109
00110
00111
00112
00113
00114
00115
00116
00117
00118
00119
00120
00121
00122
00123
00124
00125
00126
00127
00128
00129
00130
00131
00132
00133
00134
00135
00136
00137
00138
00139
00140
00141
//Berechnung des Wertes für die lineare Beschleunigen/Abbremsung
//liefert Werte zwischen 0 und 1 zurück
//0 bei x=min, 1 bei x=Hälfte, 0 bei x=max
function thauptf.aufab_linear(xmin,x,xmax:double):double;
var
  len:double;
begin
  //len: 0 - 0.5 - 0
  len:=xmax-xmin;len:=x/len;if len>0.5 then len:=1-len;
  //len: 0 0,02 0,04 0,06 0,08 ... 1 ... 0,02 0
  result:=2*len;
end;

//Autopilot: automatische Ausrichtung auf das Ziel -------------
procedure thauptf.ap_richtung;
  {

       * zx/zy
       |\
       |  \
       |    \
     a |      \ c
       |        \
       |          \
       |       alpha\
       |-------------*x/y
       |      b      |
       |             |
       |             |
   ----*---------------------->
      0/0

     a^2 = b^2 + c^2 - 2*b*c*cos(alpha)
     ==>

                    b^2 + c^2 - a^2
     alpha = arccos( --------------- )
                        2*b*c

  }


  function diffdeg2target(x,y,zx,zy,rot:double):double;
  var
    a,b,c:double;
    alpha,diffw:double;
  begin
    a:=abs(zy-y);
    b:=abs(zx-x);
    c:=sqrt(a*a+b*b);

    alpha:=degtorad(180-90)-arccos((b*b+c*c-a*a)/(2*b*c));
    rot:=degtorad(rot);

    if y>=zy then begin
      //davor
      if x<=zx then diffw:=alpha+rot  //davor rechts
               else diffw:=rot-alpha; //davor links
    end
    else begin
      //dahinter
      if x<=zx then diffw:=degtorad(180)+rot-alpha  //dahinter recht
               else diffw:=degtorad(180)+rot+alpha; //dahinter links
    end;

    diffw:=-radtodeg(diffw);
    diffw:=getangle(diffw);
    result:=diffw/ap_steps;
  end;

  procedure calcwinkel;
  var
    zx,zz:double;
  begin
    zx:=obja[zielsb.position].x;
    zz:=obja[zielsb.position].z;
    ap_dx:=0;
    ap_dy:=0;
    ap_dz:=0;
    ap_dy:=diffdeg2target(px,pz,zx,zz,roty);

    if rotx>=180 then ap_dx:=(360-rotx)/ap_steps
                 else ap_dx:=-rotx/ap_steps;
    if rotz>=180 then ap_dz:=(360-rotz)/ap_steps
                 else ap_dz:=-rotz/ap_steps;
  end;

var
  d:double;
begin
  //start
  if ap_steps=_ap_richtung_steps then begin
    //berechne Winkel zum Ziel
    calcwinkel;

    //y-Änderung ergibt sich aus Flugschritten
    ap_mark_y:=py/ap_steps;

    //Turbinen an
    dosound(_snd_start,true);
  end;

  //Ende erreicht?
  if
    (ap_steps<=0)or
    (abs(ap_dx+ap_dy+ap_dz)=0)
  then begin
    ap_gpb.Position:=ap_gpb.Position-1;

    //Direktflug möglich?
    if ap_gpb.max=2 then begin
      //aktiviere Direktflug
      ap_steps:=_ap_direkt_steps;
      taktt.Tag:=_ap_direkt;
    end
    else begin
      //aktiviere Hyper-Move
      ap_steps:=_ap_hmstart_steps;
      taktt.Tag:=_ap_hmstart;
    end;
    ap_spotx:=0;
    exit;
  end;

  //linear beschleunigt/abgebremst Richtung fixieren
  d:=aufab_linear(0,_ap_richtung_steps-ap_steps,_ap_richtung_steps);d:=d*2;

  //mittlere Geschwindigkeit erreicht?
  if d>1 then dosound(_snd_slow,true);

  //abbremsen?
  if(d<1)and(ap_steps<_ap_richtung_steps div 2) then dosound(_snd_bremsen,true);

  rotx:=getangle(rotx+d*ap_dx);
  roty:=getangle(roty+d*ap_dy);
  rotz:=getangle(rotz+d*ap_dz);

  //gleichzeitige Anpassung der Höehe
  py:=py-d*ap_mark_y;

  dec(ap_steps);ap_pb.Position:=ap_steps;
end;

Okay, die Prozedur "ap_richtung" wird jede 50-tel Sekunde aufgerufen, und zwar durch unseren Universums-Takt "takttTimer". Die globale Variable "ap_steps" wird dabei jedes Mal um eins dekrementiert, so lange, bis sie null ist. Das ist nach "_ap_richtung_steps" Schritten der Fall.

Am Anfang wird geprüft, ob dies der erste Aufruf der Funktion ist. Wenn ja, dann lassen wir die interne Funktion "calcwinkel" die Winkel-Änderungen um alle Achsen berechnen, die nötig sind, damit das Raumschiff am Ende auf das Ziel ausgerichtet ist.

Am schwierigsten ist das Winkel-Delta um die y-Achse zu berechnen. Die Theorie dazu ist oben ja bereits beschrieben worden.

Mh ... ich merke gerade, dass ich mich nicht so ganz an diese Theorie gehalten habe. Wie man in "diffdeg2target" erkennt, wird die Arcuskosinus-Formel um einen Zusatz-Term korrigiert ... Und was übergebe ich denn da eigentlich für komische Längenwerte?

Tja, offenbar habe ich die Längenwerte auf ein rechtwinkliges Dreieck übertragen. Und dann Gamma berechnet? Das haut seltsamerweise hin. Die Winkelsumme im Dreieck hat 180 Grad, im rechtwinkligen Dreieck hat es einmal 90 Grad und der Rest ergibt sich aus ... Ach, was weiss ich? Das Ganze scheint mir von mir unnötig verkompliziert worden zu sein. Aber es funktioniert. Wir erhalten am Schluss das gesuchte Gamma-Delta "ap_dy". 1.000 Flüge können sich nicht irren. Belassen wir es also dabei.

Wesentlich einfacher funktioniert die Winkel-Delta-Berechnung bei den Rotationswinkeln um die x- und z-Achse, denn die müssen in "_ap_richtung_steps" Schritten einfach nur auf null gebracht werden. Eine simple Division erledigt den Job.

Wieder zurück in der Hauptprozedur wird als Nächstes geprüft, ob das Ende-Kriterium für die "ap_richtung"-Funktion erfüllt ist. Wenn ja, dann wird die nächste Autopilot-Phase eingerichtet, entweder einen Direktflug oder einen Hyper-Move-Sprung.

Ansonsten nutzen wir "aufab_linear", um den Beschleunigungsfaktor "d" zu erhalten. Dieser Faktor "d" hat die Eigenschaft, dass er bis zur Hälfte der "_ap_richtung_steps" stetig anwächst und danach wieder stetig abfällt. Die Funktion ist dabei so "austariert", dass die Summe aller "d" genau wieder "1" ergibt - oder so ähnlich.

Jedenfalls wird "d" in der Folge mit den zuvor kalkulierten Winkel-Deltas multipliziert und auf die aktuellen Winkel "rotx", "roty" und "rotz" aufaddiert. Auf diese Weise richtet sich das Raumschiff mit erst zunehmender, dann absinkender Geschwindigkeit aus. Ganz am Schluss stehen die Winkel "rotx" und "rotz" auf null, während "roty" exakt auf das anzusteuernde Ziel verweist.

2.8.4. Warum Umwege nehmen, wenn es auch direkt geht?

Bei der vergleichsweise geringen Entfernung zum Ziel "_ap_direkt_distance" (10.000 Tkm) nimmt der Autopilot nicht den Umweg über den Hyperraum, sondern fliegt das Ziel direkt an. Der "Spot" kommt hier nicht zum tragen, infolgedessen gibt es auch keine Flugabweichungen; der Autopilot steuert das Raumschiff exakt in die Mitte des ausgewählten Himmelskörpers.

Profipiloten wie ich verfahren daher gerne folgendermassen: Per Hyper-Move wird das Ziel grob angeflogen und der Rest wird per Direktflug mittels Autopilot zurückgelegt. Ziemlich bequeme Sache.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
//Autopilot: Direktflug ---------------------------------
procedure thauptf.ap_direkt;
var
  d:double;
begin
  //Start
  if ap_steps=_ap_direkt_steps then begin
    ap_gpb.Position:=ap_gpb.Position-1;
    ap_gpb.Max:=2;
    ap_steps:=_ap_direkt_steps;
    ap_dx:=px/ap_steps;
    ap_dy:=py/ap_steps;
    ap_dz:=(ap_z-pz);ap_dz:=ap_dz/ap_steps;
    ap_spotx:=0;
    ap_pb.max:=ap_steps;ap_pb.position:=ap_steps;
    dosound(_snd_start,true);
  end;

  if ap_steps<=0 then begin
    ap_gpb.Position:=ap_gpb.Position-1;
    taktt.tag:=_ap_ende;
    exit;
  end;

  //Bewegung linear beschleunigen/abbremsen
  d:=aufab_linear(0,_ap_direkt_steps-ap_steps,_ap_direkt_steps);d:=d*2;

  //mittlere Geschwindigkeit erreicht?
  if d>1 then dosound(_snd_slow,true);

  //abbremsen?
  if(d<1)and(ap_steps<_ap_richtung_steps div 2) then dosound(_snd_bremsen,true);

  px:=px-d*ap_dx;
  py:=py-d*ap_dy;
  pz:=pz+d*ap_dz;

  dec(ap_steps);ap_pb.Position:=ap_steps;
end;

Nach "ap_richtung" wird obige Funktion alle 50-tel Sekunden über den universalen Takt aufgerufen. Wieder wird zuerst geprüft, ob die Funktion in dieser Autopilot-Runde frisch aktiviert wurde. Ähnlich wie zuvor die Winkel-Deltas werden nun die Bewegungsdeltas "ap_dx", "ap_dy" und "ap_dz" berechnet, sodass die aktuellen Positionswerte in "_ap_direkt_steps" Schritten auf null ("px" und "py") bzw. auf "ap_z-pz" ("pz"; Strecke bis zum Ziel) gebracht werden.

Sind alle Schritte abgearbeitet, wird in die Phase "_ap_ende" gewechselt.

Ansonsten wird mit "aufab_linear" der aus "ap_richtung" bekannte "d"-Faktor kalkuliert, sodass der Direktflug eine Beschleunigungsphase und Abbremsphase hat.

2.8.5. Auftakt zum Höllenritt

Bei grösseren Entfernungen zum Ziel schaltet der Autopilot in den Hyper-Move-Modus. Damit die Geschwindigkeitssteigerung nicht zu krass ausfällt - das würde kein Raumschiff, geschweige denn menschlicher Pilot aushalten - wird unser Gefährt in der "ap_hmstart"-Phase erst einmal allmählich auf Touren gebracht.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
//Autopilot: Hyper-Move Beschleunigung --------------------
procedure thauptf.ap_hmstart;
var
  vz:integer;
  r:integer;
begin
  //start
  if ap_steps=_ap_hmstart_steps then begin
    ap_mark_x:=px;
    ap_mark_y:=py;
    dosound(_snd_start,true);
  end;

  //in welcher z-Achsen-Richtung unterwegs?
  if(ap_z-pz)>0 then vz:=1 else vz:=-1;

  //Ende erreicht?
  if ap_steps<=0 then begin
    ap_steps:=_ap_hmflug_steps;
    taktt.tag:=_ap_hmflug;
    exit;
  end;

  //sich steigerndes Rütteln
  px:=ap_mark_x;px:=px+random(3)/(ap_steps+1)-random(3)/(ap_steps+1);
  py:=ap_mark_y;py:=py+random(3)/(ap_steps+1)-random(3)/(ap_steps+1);

  //Beschleunigung nimmt zu
  r:=_ap_hmstart_steps-ap_steps;
  pz:=pz+vz*(r*r*r)/10000;

  //Turbinen auf Touren?
  if ap_steps<_ap_hmstart_steps-20 then dosound(_snd_slow,true);

  dec(ap_steps);ap_pb.Position:=ap_steps;
end;

Es wird geprüft, ob die Funktion das erste Mal aufgerufen wurde. In diesem Fall merkt sich der Computer die aktuelle "px"- und "py"-Position. Die brauchen wir später, vor Eintritt in den Hyperraum, für die "Dämpfungsfilter".

Dann wird ermittelt, in welche Richtung wir unterwegs sind, ob auf die Sonne zu oder von ihr weg.

Ist das Ende der "ap_hmstart"-Phase erreicht, hat das Raumschiff also genügend Tempo gewonnen, dann kann der Autopilot den Sprung in den Hyperraum veranlassen.

Ansonsten wird "pz" exponentiell erhöht und dadurch das Raumschiff sehr stark beschleunigt. Bedingt durch die Schubkraft unserer Triebwerke kommt es dabei zu anwachsenden Positionsabweichungen in x- und y-Richtung; da wird unser Pilot durchgeschüttelt, bis die Zähne klappern.

2.8.6. Trip auf der wilden Weltraum-Achterbahn

Der Autopilot schaltet in den Hyper-Move-Modus um, sowie die "ap_hmstart"-Phase abgeschlossen wurde. Der "Spot" purzelt verstärkt im Visierbereich herum und die rasende Fahrt durch den Tunnel beginnt mit "ap_hmflug":

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
00041
00042
00043
00044
00045
00046
00047
00048
00049
00050
00051
00052
00053
00054
00055
00056
00057
00058
00059
00060
00061
00062
00063
00064
00065
00066
00067
00068
00069
00070
//Autopilot: Hyper-Move Bremsstrecke berechnen --------------------
function thauptf.ap_bremsen_step_strecke(step:double):double;
begin
  result:=(step*step*step)/10000;
end;

function thauptf.ap_spotx_err:double;
begin
  result:=ap_spotx*100;
end;

function thauptf.ap_spoty_err:double;
begin
  result:=ap_spotx*sin(rotz)*100;
end;

//Autopilot: Hyper-Move Flug durch Tunnel -------------------------
procedure thauptf.ap_hmflug;

  function randvz:integer;
  begin
    if random(2)=0 then result:=1 else result:=-1;
  end;

var
  r,vz:integer;
begin
  //start
  if ap_steps=_ap_hmflug_steps then begin
    ap_gpb.Position:=ap_gpb.Position-1;

    //Rütteln abschwächen
    px:=ap_mark_x;
    py:=ap_mark_y;
    ap_steps:=_ap_hmflug_steps;
    ap_dx:=px/ap_steps;
    ap_dy:=py/ap_steps;

    //in welcher z-Achsen-Richtung unterwegs?
    if(ap_z-pz)>0 then vz:=1 else vz:=-1;

    ap_dz:=0;
    for r:=0 to _ap_hmbremsen_steps do begin
      ap_dz:=ap_dz+ap_bremsen_step_strecke(r);
    end;
    ap_dz:=ap_dz+(abs(ap_spotx_err)+abs(ap_spoty_err))*50;
    ap_dz:=(ap_z-pz-vz*ap_dz)/ap_steps;

    taktt.tag:=_ap_hmflug;
    ap_pb.max:=ap_steps;ap_pb.position:=ap_steps;

    dosound(_snd_fast,true);
    ap_hmmove_ok:=true;
  end;

  //Ende
  if ap_steps<=0 then begin
    ap_steps:=_ap_hmbremsen_steps;
    taktt.tag:=_ap_hmbremsen;
    ap_hmmove_ok:=false;
    exit;
  end;

  //Flugsprünge und zufällige Flugschwankungen
  px:=ap_mark_x-ap_dx+randvz*ap_spotx_err;ap_mark_x:=px;px:=px+random(5)-random(5);
  py:=ap_mark_y-ap_dy+randvz*ap_spoty_err;ap_mark_y:=py;py:=py+random(5)-random(5);
  pz:=pz+ap_dz;

  dec(ap_steps);ap_pb.Position:=ap_steps;
end;

Beim ersten Aufruf der Funktion durch den Universums-Takt wird die Flugposition des Raumschiffs etwas nachkorrigiert. Dann wird berechnet, wie weit uns der Sprung maximal ans Ziel heranführen kann, um noch genügend Zeit zum Abbremsen zu haben. Das ist wichtig. Ohne eine solche Abbremsphase würde der Kandidat nämlich unweigerlich an der Frontscheibe kleben ...

Ist das Ende des Hyper-Move-Trips erreicht, wird dem Autopiloten folgerichtig mitgeteilt, dass er mit der Abbremsphase beginnen soll.

Während der Fahrt durch den Tunnel wird das Raumschiff weiter durchgerüttelt. Erschwerend kommt hinzu, dass der "Spot" im grünen Bereich gehalten werden muss. Schon kleinste Flugfehler werden bestraft, indem "px" und "py" in unkalkulierbarer Weise modifiziert werden, was unter Umständen - auf die gesamte Flugstrecke gesehen - ziemlich weit ins Nirvana führen kann.

2.8.7. Steig in die Eisen!

Sollten wir den Hyper-Move-Flug durchgehalten haben, ohne unsanft aus dem Hyperraum hinausgeworfen worden zu sein, verlassen wir diesen wieder auf reguläre Weise, und der Autopilot beginnt mit der Abbremsphase.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
//Autopilot: Hyper-Move abbremsen -------------------------
procedure thauptf.ap_hmbremsen;
var
  vz:integer;
begin
  //Start
  if ap_steps=_ap_hmbremsen_steps then begin
    ap_gpb.Position:=ap_gpb.Position-1;
    px:=ap_mark_x;
    py:=ap_mark_y;
    ap_pb.max:=ap_steps;ap_pb.position:=ap_steps;
    dosound(_snd_fastbremsen,false);
  end;

  //Ende
  if ap_steps<=0 then begin
    ap_gpb.Position:=ap_gpb.Position-1;
    taktt.tag:=_ap_ende;
    ap_pb.position:=0;
    exit;
  end;

  //Vorzeichen: Ziel auf Sonne zu oder weg?
  if(ap_z-pz)>0 then vz:=1 else vz:=-1;

  //abbremsen
  ap_dz:=vz*ap_bremsen_step_strecke(ap_steps);
  pz:=pz+ap_dz;

  //Turbinen gedrosselt?
  if ap_steps<40 then dosound(_snd_bremsen,false)

  //Turbinen nicht überdreht?
  else if ap_steps<_ap_hmbremsen_steps-20 then dosound(_snd_slow,true);

  dec(ap_steps);ap_pb.Position:=ap_steps;
end;

Wieder werden zuerst ein paar Korrekturen an unserer Flugposition vorgenommen.

Dann wird geprüft, ob das Raumschiff zum Stillstand gekommen ist. Ist dem so, wird die Endphase des Autopiloten eingeleitet.

Ansonsten wird "pz" um ein exponentiell abnehmendes Delta modifiziert, d.h., das Raumschiff wird zuerst sehr stark, dann immer sanfter abgebremst. Wir wollen ja unser Mittagessen im Magen behalten.

Zusätzliches Plus: Dank neuster Flugdämpungstechnik - wir haben an nichts gespart - wird diesmal das Raumschiff nicht mehr so stark durchgerüttelt, sondern gleitet vielmehr erschütterungsfrei auf sein Flugziel zu - wenn wir denn einigermassen haben Kurs halten können.

2.8.8. Und wenn wir aus dem Sattel geworfen werden?

Den Autopiloten kann man jederzeit per Knopfdruck abbrechen. Das hat keinerlei negativen Folgen. Es sei denn, man befindet sich im Hyperraum - dann haut es einen aus der Bahn: Wir trudeln wüst durch den Raum, alles wackelt und dreht sich, die Turbinen kreischen auf, bis endlich auch die letzten Reste an Bewegungsenergie verpufft sind. Keine angenehme Erfahrung.

Das Gleiche passiert, wenn der "Spot" den "kritischen Bereich" erreicht.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
00030
00031
00032
00033
00034
00035
00036
00037
00038
00039
00040
//Autopilot-Abbruch -------------------------------
procedure thauptf.ap_break;
var
  vz:integer;
begin
  if ap_steps=_ap_break_steps then begin
    ap_mark_z:=ap_dz/_ap_break_steps;

    if ap_hmmove_ok then begin
      //Abbruch während Hyper-Move
      ap_dx:=random(20)-random(20);
      ap_dy:=random(20)-random(20);
      ap_dz:=random(20)-random(20);
      dosound(_snd_break,false);
    end
    else begin
      dosound(_snd_bremsen,false);
    end;
  end;

  //Ende
  if ap_steps<=0 then begin
    taktt.tag:=_ap_ende;
    exit;
  end;

  //Hyper-Move aktiv?
  if ap_hmmove_ok then begin
    //unkoordiniert schwingen
    rotx:=getangle(rotx+ap_dx);
    roty:=getangle(roty+ap_dy);
    rotz:=getangle(rotz+ap_dz);
  end;

  //abbremsen
  if(ap_z-pz)>0 then vz:=1 else vz:=-1;
  pz:=pz-vz*ap_mark_z;

  dec(ap_steps);ap_pb.Position:=ap_steps;
end;

2.8.9. Ende gut, alles gut?

Egal, ob wir den Flug mit Bravour gemeistert haben oder ob es uns aus dem Hyperraum katapultiert hat, der Autopilot bewahrt stets kühlen Kopf und leitet am Schluss des Fluges die "ap_ende"-Phase ein.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
//Autopilot ist fertig -----------------
procedure thauptf.ap_ende;
begin
  ap_gpb.Position:=0;
  taktt.tag:=_ap_stop;
  cockpitp.Color:=clblack;
  apb.caption:='AutoPilot';
  ap_hmmove_ok:=false;
  dosound(_snd_stop,false);
end;

2.9. Sound-Ausgabe: Zu guter Letzt gibt es noch etwas auf die Ohren

In "OGL_Planets" sind diverse Sounds eingebaut, die bei verschiedenen Situationen abgespielt werden. Leider habe ich keine Ahnung, ob OGL selbst irgendwelche Sound-Techniken anbietet. Und mit der Windows-API zu DirectSound habe ich mich bisher auch nie auseinandergesetzt.

Wir benutzten die ziemlich simpel gestrickte Funktion "sndPlaySound", gekapselt über "dosound". Die Synchronisation war hier das grösste Problem. Genauer: Es musste dafür gesorgt werden, dass das Geschehen auf dem Bildschirm sich einigermassen mit der Geräuschkulisse deckt.

So ganz ist mir das nicht gelungen. Manchmal schleicht sich ein "Loop" eines Sounds ein, wo eigentlich keiner (mehr) hingehört, etwa beim Abbremsen des Raumschiffs. Dennoch, dafür, dass die ganze Soundmaschinerie mit nur einer einzigen Prozedur abgedeckt wurde, klingt es recht brauchbar.

00001
00002
00003
00004
00005
00006
00007
00008
00009
00010
00011
00012
00013
00014
00015
00016
00017
00018
00019
00020
00021
00022
00023
00024
00025
00026
00027
00028
00029
//--------------------------------------------------------------
procedure thauptf.dosound(typ:byte;loopok:bool);
var
  fn:string;
  uflags:cardinal;
begin
  if not soundok then exit;

  //spielt bereits gleicher Sound?
  if typ=snd_typ then exit;

  //neuen Sound auswählen
  snd_typ:=typ;
  case typ of
    _snd_stop       :fn:='';
    _snd_start      :fn:='snd_start.wav';
    _snd_slow       :fn:='snd_slow.wav';
    _snd_fast       :fn:='snd_fast.wav';
    _snd_bremsen    :fn:='snd_bremsen.wav';
    _snd_fastbremsen:fn:='snd_fastbremsen.wav';
    _snd_break      :fn:='snd_break.wav';
    _snd_teleport   :fn:='snd_teleport.wav';
  end;

  //ewig wiederholen?
  uflags:=SND_ASYNC;if loopok then uflags:=uflags or SND_LOOP;
  if fn='' then sndPlaySound(nil,0)
           else sndPlaySound(pchar(homedir+fn),uflags);
end;

2.10. Surprise, Surprise! Miss Piggy!

Ach ja, "OGL_Planets" wäre nicht ganz komplett gewesen, wenn dort nicht auch noch einer der (ge)wichtigsten Protagonisten des Science Fictions untergebracht worden wäre: The one and only - Miss Piggy! Die hat jetzt nämlich den TV- mit dem PC-Screen getauscht und treibt sich irgendwo in unserem Solarsystem herum. Den Quellcode dazu habe ich nicht kommentiert. Solche Schweinereien spielen sich besser im Verborgenem ab. Es stellt sich aber die Frage: Wer hat die kleine Wutz schon wo gefunden?

Have fun!

Delphi-Tutorials - OpenGL Planets - Miss Piggy as easter-egg in 'OpenGL Planets'
Miss Piggy: Ein Schwein im Weltall - irgendwo in den Tiefen des Alls treibt sich Miss Piggy herum. Wo genau, wird nicht verraten. Sucht sie hier etwa nach Kermit? Oder will sie sich nur vor uns verstecken? Wer vermag sie als Erstes aufspüren?

3. Demo-Flash-Movies

Demo-Movie #1: Vorbeiflug an Erde
Demo-Movie #2: Hyper-Move-Flug zur Sonne
Demo-Movie #3: Hyper-Move-Flug zum Saturn

4. Ein Fazit

Im Laufe meines Lebens habe ich Hunderte, wenn nicht Tausende Programme geschrieben. Aber selten hat es mir so viel Spass gemacht wie bei "OGL_Planets". Die Doku hier ist zwar wesentlich umfangreicher ausgefallen, als geplant war. Doch wenn man sich den Source mal rein quantitativ anschaut, ist es eigentlich verblüffend wenig geworden.

Das Verhältnis "Ergebnis" zu "Anzahl Codezeilen" stimmt jedenfalls. Ehrlich, ich kann mich nicht erinnern, jemals ein besseres "EACV" erreicht zu haben. Rein subjektiv gesprochen jetzt, mein Chef wäre da sicher anderer Meinung ...

Das Programm hat zweifellos seine Macken. Zum Beispiel bewegt man sich beim Direktflug im Autopilot-Modus bisweilen rückwärts statt vorwärts. Woran das liegt, habe ich während der Doku herausgefunden. Geändert habe ich es aber nicht. Überhaupt bin ich über eine ganze Reihe von Unschönheiten gestolpert, die mir in der aktiven Programmierphase nicht aufgefallen waren. Auch die Soundeinbindung ist reichlich holprig geraten - vielleicht etwas zu minimalistisch. Thematisch ist zudem anzukreiden, dass bei den Himmelskörpern die Grössen oft nicht stimmen. Und sie lungern nur an einer Stelle herum, statt, wie sich das gehören würde, um die Sonne zu kreisen. Vom Kometenschweif gar nicht zu sprechen; dieser sieht aus so mancher Blickrichtung echt ätzend aus.

So etwas verdirbt mir jedenfalls nicht den Spass an meinem Proggy. Ist halt nichts 100%iges. But who cares?

5. Sonne, Mond und Sterne - alles verschnürt in einem Paket

"OGL_Planets" wurde mit Delphi 7 programmiert. Der komplette Programmcode, die Texturen, die Sounds, die EXE und die nötigen OpenGL-DLLs sind alle in diesem ZIP-Archiv verpackt:

OGL-Planets.zip (ca. 1,1 MB)

Das Original-OpenGL-Paket für Delphi habe ich von "http://www.delphigl.com" gesaugt. Das ZIP-File des Installers der Version "DGLSDK 2006.1", die ich verwendet habe, findet ihr hier:

dglsdk-2006-1.zip (ca. 8 MB)
